Tech Chat | Útkitűzés a SingularPaddel – 2. rész
Az előző részben bemutattuk az útadatfájlok, például az XML importálását, valamint az útadatok különböző, a projektkövetelményekhez igazodó tervezési módszereit. Az előkészítés után mai cikkünkben azt ismertetjük, hogyan végezhetők el egyszerűen az útkitűzési feladatok a SingularPad szoftverben.
Ha lemaradt az előző cikkről, itt olvashatja el: Tech Chat | Útkitűzés a SingularPaddel – 1. rész

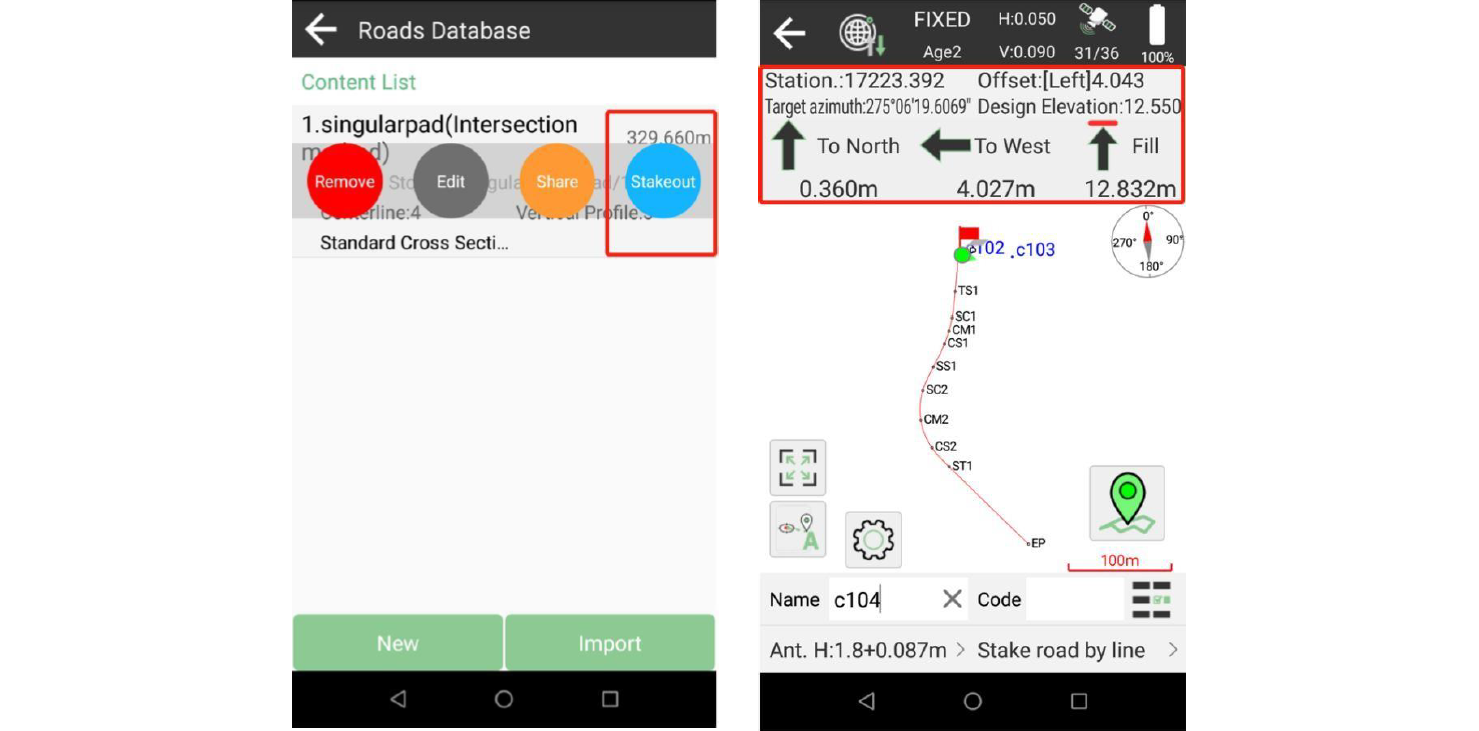

Az útadatfájl importálása vagy megtervezése után válassza ki a fájlt, majd a stakeout gombbal indítsa el az útkitűzést. A szoftver automatikusan az út kezdőpontját állítja be kitűzési célpontként, és a térképen navigációs útmutatást ad.

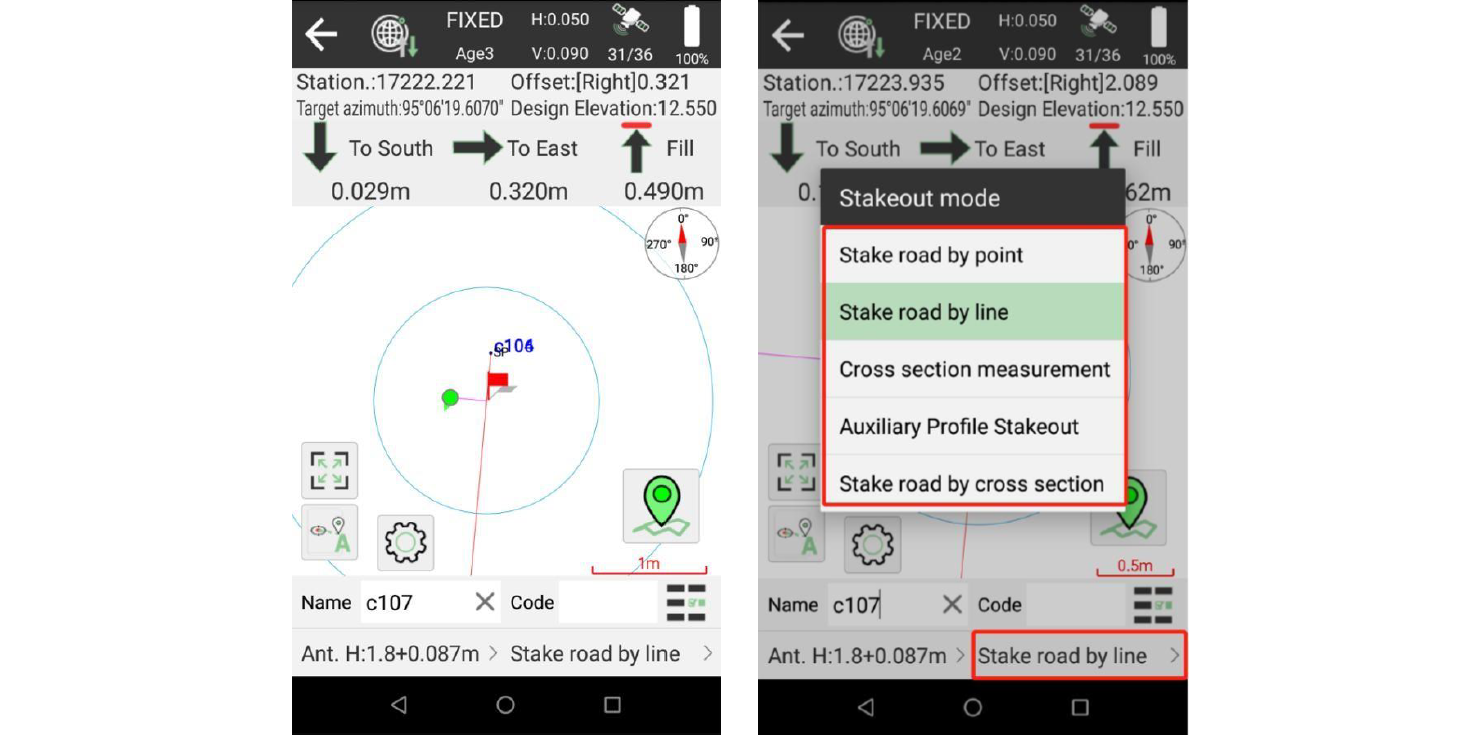

A célponthoz közeledve a térképen az alábbi nagy kör jelzi a pont közelségét. Amikor a pontosság megfelelő a kitűzéshez, a SingularPad hangjelzést ad. A pont kitűzésének befejezéséhez nyomja meg a Survey gombot. A helyzettől függően több mód választható:
Útkitűzés vonal alapján: ez az alapértelmezett mód, amely merőlegesen vezeti az úthoz. Kövesse az útmutatást, és végezze el a kitűzést.
Útkitűzés pont alapján: a munka megkezdése előtt adja meg a következőként kitűzendő pontok kiszámításához szükséges paramétereket.

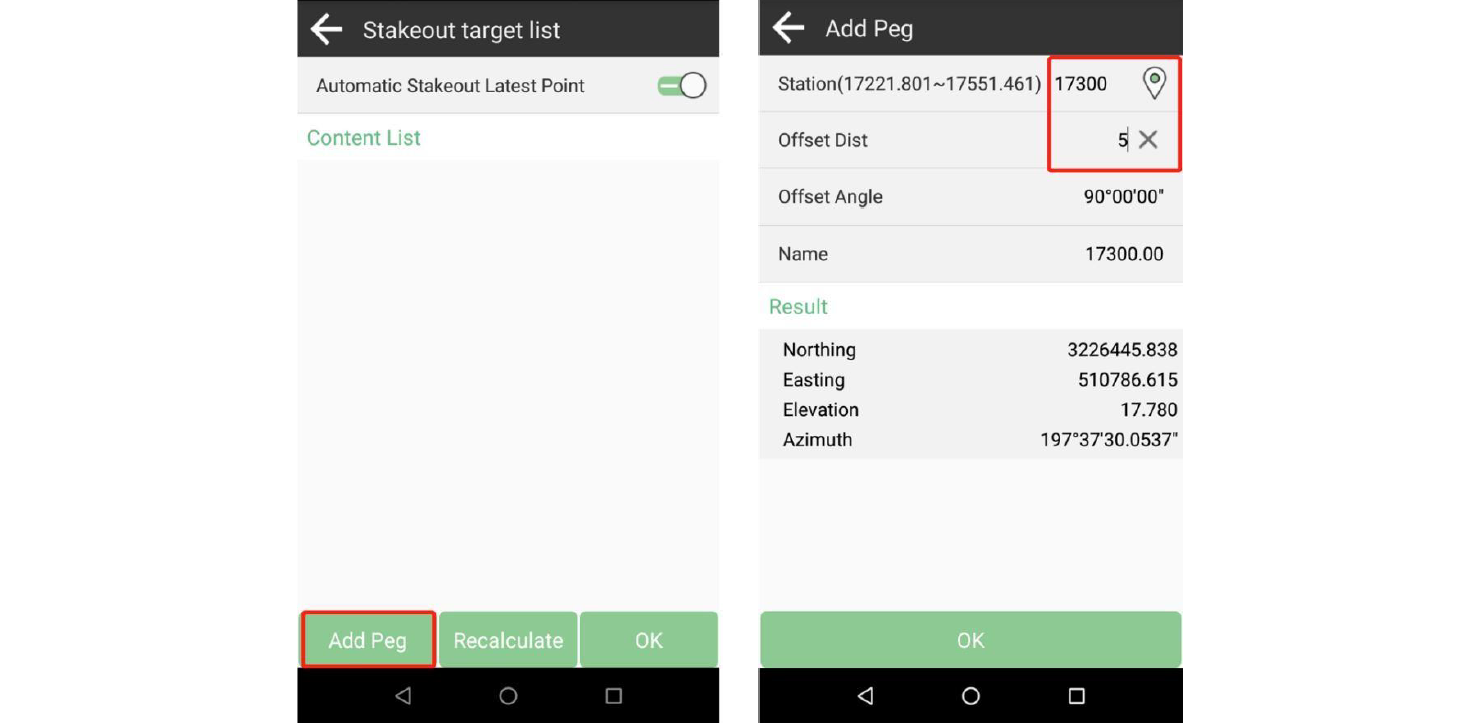

Add peg: egy pont egyszeri kiszámításához adja meg a szelvényértéket és az oldaleltolás távolságát. Pozitív távolság esetén a pont az út bal, negatív távolság esetén a jobb oldalára kerül.

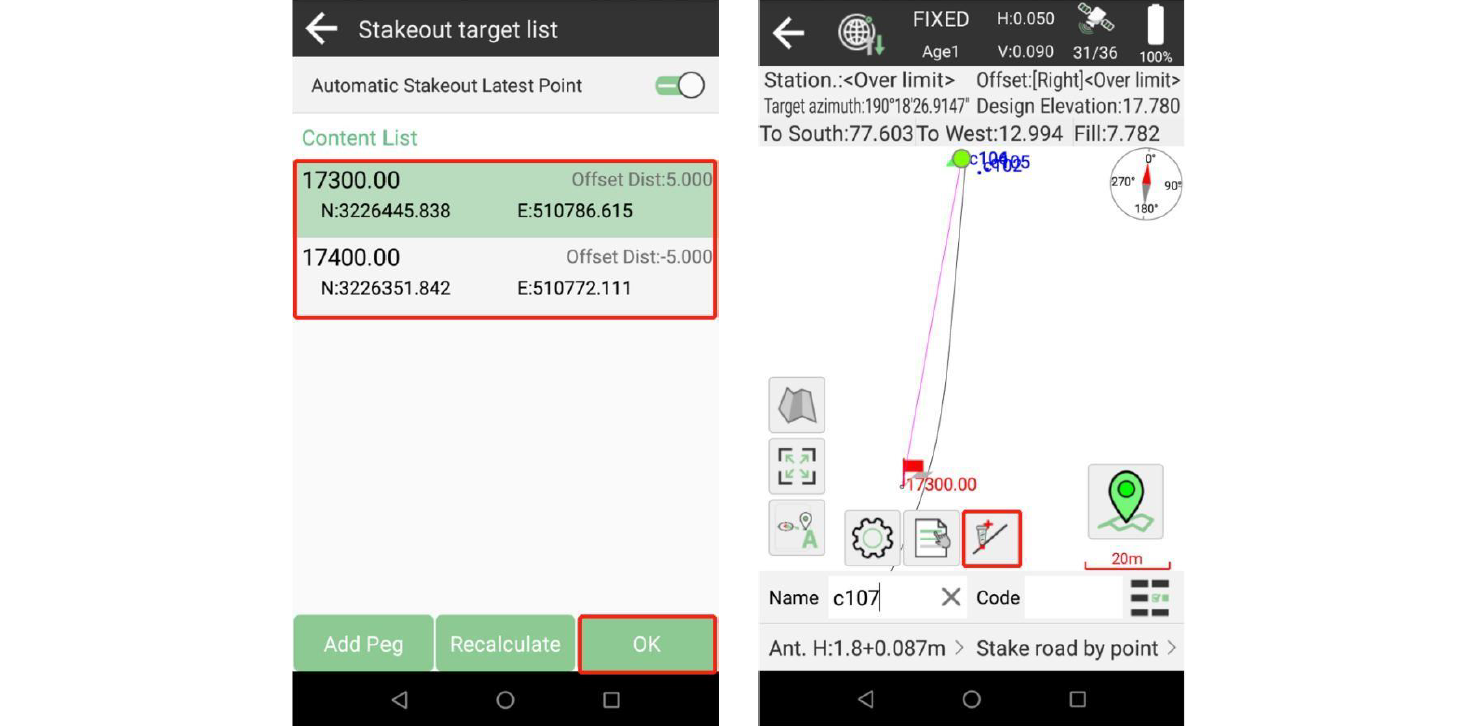

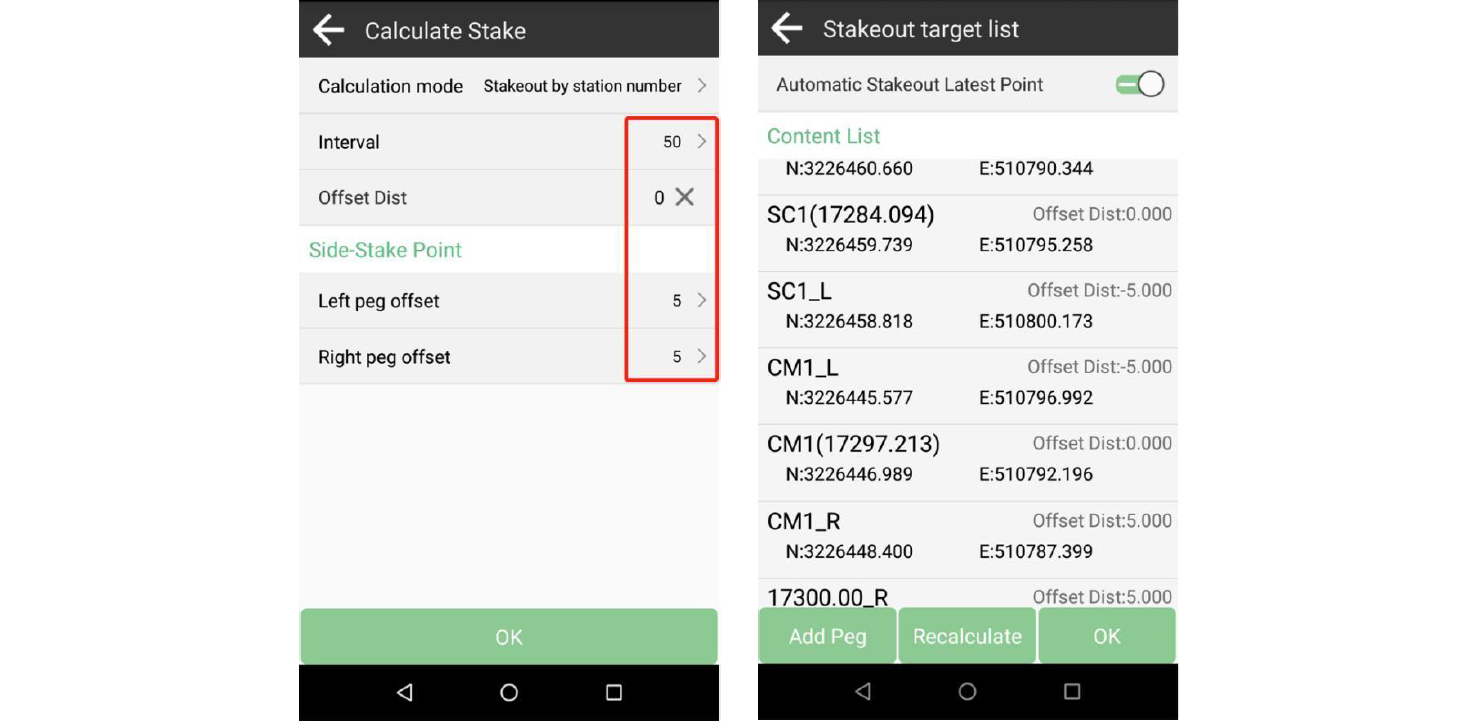

Válasszon ki egy pontot, és a navigációs útmutatás alapján tűzze ki. A Recalculate lehetőséggel megadott szelvényközök és oldaleltolások alapján is kiszámíthatók pontok.
Ehhez a módhoz hasonlóan keresztszelvény-mérés, segédszelvény-kitűzés és keresztszelvény szerinti útkitűzés is rendelkezésre áll. Adja meg a szükséges paramétereket, és ennek megfelelően végezze el a kitűzést.
Az útkitűzési lehetőségek bemutatásának végére érve arra ösztönözzük, hogy ismerje meg mélyebben a SingularPad szoftvert és a SingularXYZ RTK-eszközeit, és használja ki teljes képességeiket.
Tudjon meg többet a SingularPad szoftverről és a SingularXYZ RTK-eszközeiről.
