Tech Chat | Pontok kinyerése CAD‑rajzokból a SingularPadben

Korábbi blogcikkünkben bemutattuk, hogyan igazíthatók a CAD-rajzok a projekt koordináta-rendszeréhez a CAD Calibration funkcióval. A megfelelően illesztett rajz közvetlenül felhasználható további feladatokhoz.

A CAD-rajz SingularPadbe történő importálása és kalibrálása után szükség lehet egyes pontok kinyerésére kitűzéshez vagy további mérési feladatokhoz. A koordináták egyenkénti kézi megadása helyett a SingularPadben közvetlenül kiválaszthatók a rajz pontjai, és elmenthetők a pontadatbázisba.

Ez a blogcikk több hatékony pontkinyerési módszert mutat be.

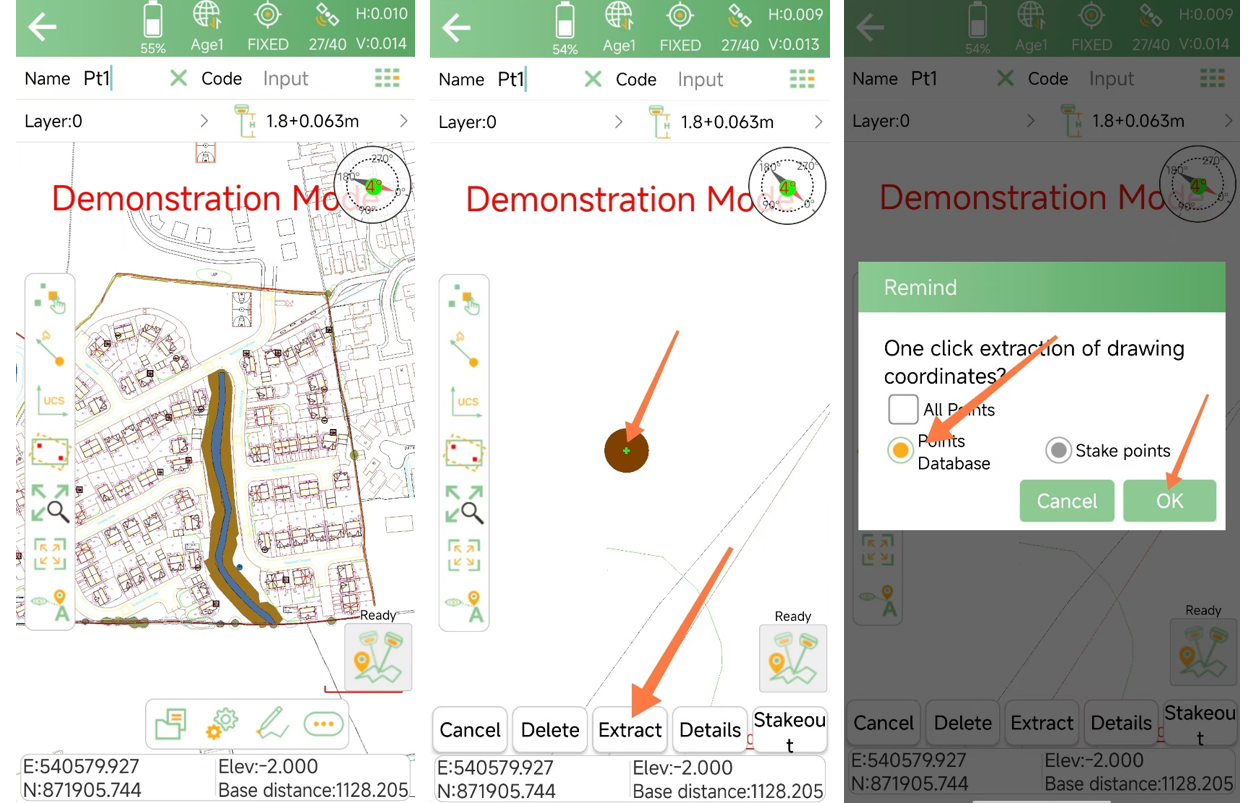

1. lépés: Egyetlen pont kinyerése

Egy önálló pont kiválasztásához egyszerűen koppintson rá a CAD-rajzon.

Az előugró menü Extract elemével közvetlenül a pontadatbázisba mentheti.

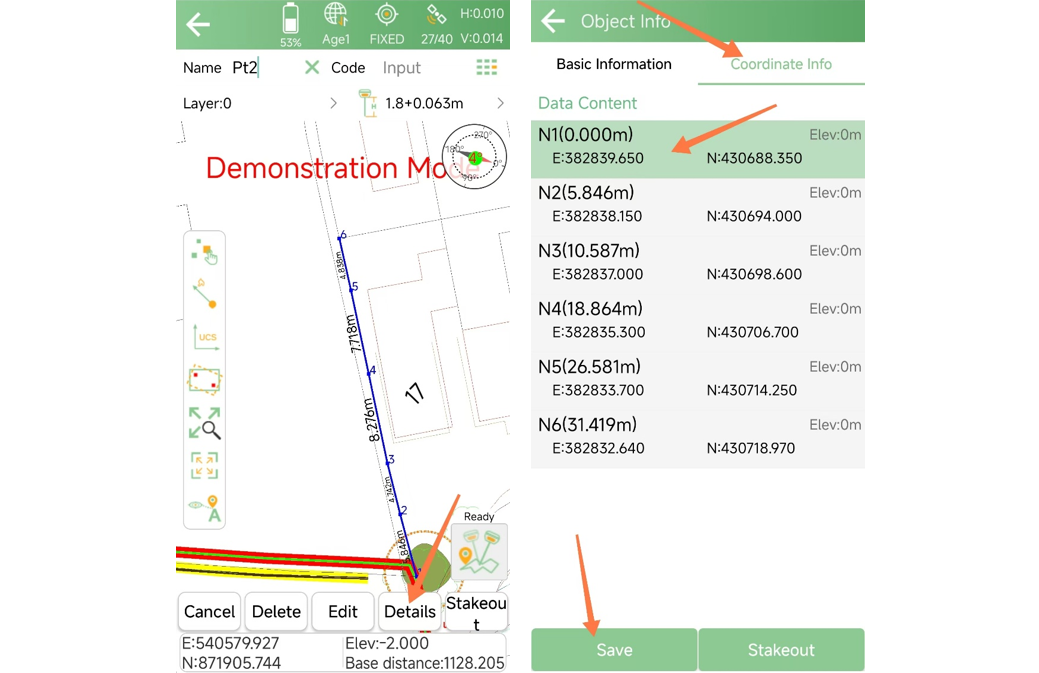

2. lépés: Pontok kinyerése vonalból vagy görbéből

Vonal vagy görbe pontjainak kinyeréséhez:

1. Koppintson a vonalra vagy görbére

2. A geometria mentén több csomópont jelenik meg

Ezek a CAD-rajz készítésekor létrejött töréspontok, amelyek pontként kiválaszthatók.

1. Érintse meg a Details elemet

2. A koordinátainformációs felületen válassza ki a szükséges pontokat

3. A Save gombbal adja hozzá őket a pontadatbázishoz

Megjegyzés:Az N1 a vonal első csomópontját, az N2 a másodikat jelöli, és így tovább.

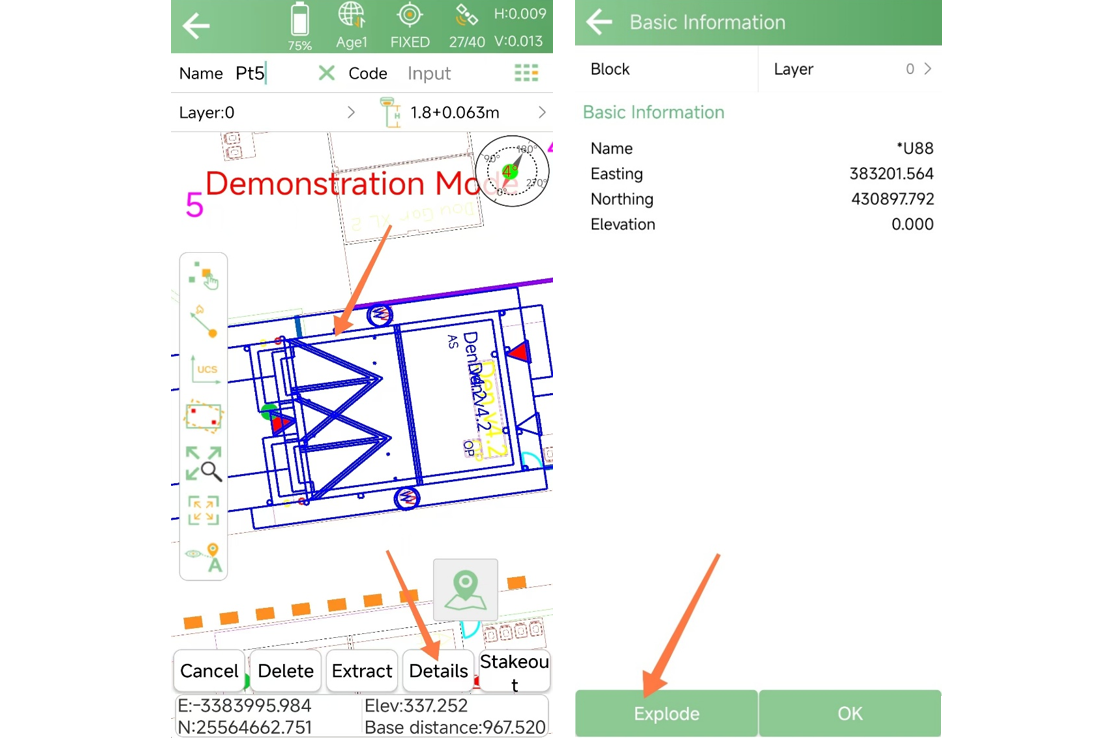

3. lépés: Pontok kinyerése összetett rajzelemekből

Összetett vagy csoportosított rajzelemeknél előfordulhat, hogy az egyes pontok vagy vonalak közvetlenül nem választhatók ki. Ilyenkor előbb szét kell bontani a rajzelemet.

1. Válassza ki a rajzelemet

2. Érintse meg a Details elemet

3. Az előugró ablakban érintse meg az Explode gombot

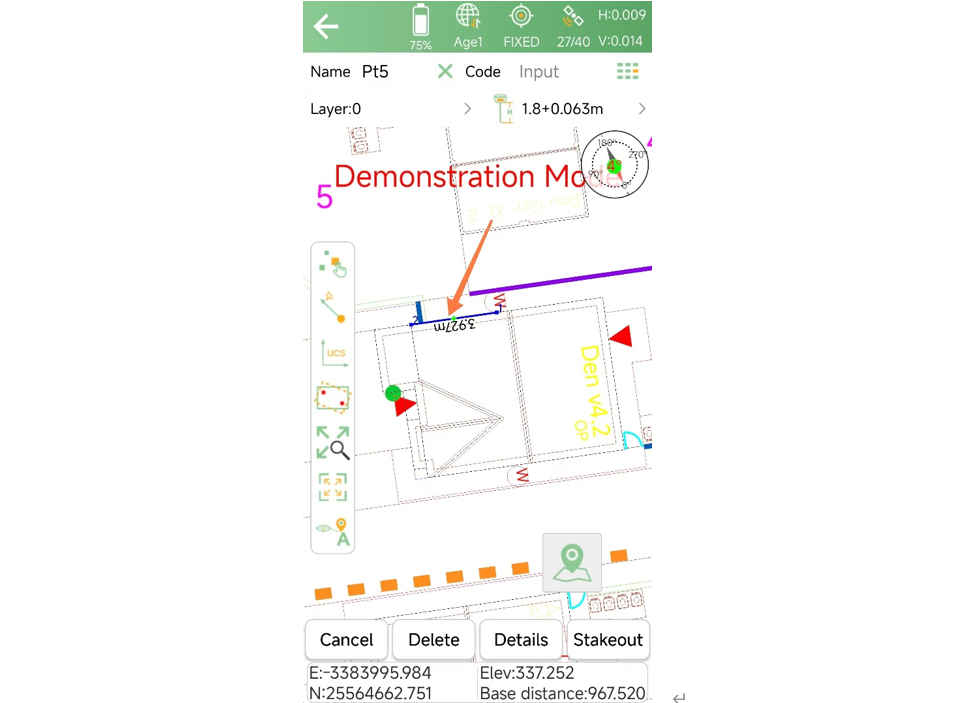

A szétbontás után a rajzelem önálló vonalakra és pontokra válik szét. Ezután a 2. lépésben ismertetett módszerrel kinyerheti a szükséges pontokat.

4. lépés: A kinyert pontok ellenőrzése

A kinyerés után a Point Database felületen ellenőrizheti a mentett pontokat és koordinátáikat.

Megjegyzés:A szétbontott rajzelem a fájl következő megnyitásakor visszaáll eredeti, csoportosított állapotába. A művelet nem módosítja véglegesen az eredeti CAD-rajzot.

A SingularPad CAD-pontkinyerési funkciójával a rajzelemek gyorsan felhasználható felmérési pontokká alakíthatók. A CAD-rajzokból történő közvetlen pontkiválasztás jelentősen csökkenti a kézi adatbevitelt és javítja a munkafolyamat hatékonyságát.
