Tech Chat | A korrekció kora: a megbízható RTK‑helymeghatározás fontos mutatója

RTK-felméréskor a megoldás állapota az egyik első adat, amelyet a földmérők a pont mérése előtt ellenőriznek. A FIXED megoldás általában azt jelzi, hogy a vevő sikeresen feloldotta a centiméteres helymeghatározáshoz szükséges egész számú fázistöbbértelműségeket.

A megoldás állapota azonban nem az egyetlen mutatója a helymeghatározási körülményeknek. A Differential Age, vagyis a korrekció kora egy másik fontos, terepi munkavégzés közben figyelendő paraméter: azt mutatja meg, hogy a vevő mennyi idővel korábban kapott korrekciós adatokat a bázisállomástól vagy a CORS-hálózattól.

Ebben a cikkben részletesebben megvizsgáljuk a korrekció korát: miért növekedhet RTK-felmérés közben, hogyan befolyásolhatja a helymeghatározást, és mit kell ellenőrizni, ha az értéke szokatlanul magas.

Mi a korrekció kora?

A Differential Age, más néven Correction Age, a differenciális korrekciós adatok legutóbbi vételétől eltelt időt jelenti.

Normál RTK-működés közben a korrekciós adatok folyamatosan érkeznek a bázisállomástól vagy a CORS-szolgáltatástól a roverhez. Zavartalan adatvétel esetén a korrekció kora általában alacsony és stabil marad.

Ha a korrekciós adatok késnek, vagy az adatátvitel átmenetileg megszakad, a korrekció kora növekszik. Ezért jól jelzi a rover által használt korrekciós adatok frissességét és folyamatosságát.

A különböző RTK-korrekciós módszerekre jellemző korrekciókor-tartományokról korábbi cikkünkben olvashat bővebben: „Tech Chat | A gyakori RTK-megoldások jelentése és pontossága.”

Miért növekszik a korrekció kora?

A korrekció korának növekedését okozó tényezők nagyrészt attól függnek, hogyan kapja a rover a korrekciós adatokat.

Rádiós RTK

Rádiós bázis használatakor a korrekció kora növekedhet, ha a rádiókapcsolat gyengévé vagy instabillá válik. A bázis és a rover távolsága, az épületek, a terepviszonyok, a fák és más fizikai akadályok egyaránt befolyásolhatják a rádiókapcsolatot.

Ha például a rover egy akadály mögé kerül, megszakadhat a korrekciós adatok folyamatos vétele, és emiatt növekedhet a korrekció kora.

CORS / NTRIP RTK

CORS- vagy NTRIP-szolgáltatás használatakor a korrekció kora szorosabban kapcsolódik a hálózati összeköttetéshez. A gyenge mobilhálózati lefedettség, az instabil mobiladat-kapcsolat vagy a CORS-szolgáltatással fennálló kapcsolat megszakadása késleltetheti a korrekciós adatok eljutását a roverhez.

Ilyenkor a vevő továbbra is kapcsolódhat a korrekciós szolgáltatáshoz, miközben maguk a korrekciós adatok már nem érkeznek folyamatosan.

Átmeneti megszakadások

Az átmeneti növekedés nem feltétlenül jelez tartós problémát.

Ha például a korrekciós adatátvitel rövid időre megszakad, majd helyreáll, a korrekció kora átmenetileg megnőhet, mielőtt visszatér a szokásos tartományba.

Nemcsak az aktuális értéket fontos figyelni, hanem azt is, hogy az érték stabil-e, vagy folyamatosan növekszik.

Hogyan befolyásolja a korrekció magas kora az RTK-helymeghatározást?

Az RTK-helymeghatározás folyamatosan frissülő korrekciós adatokra támaszkodik. Ahogy ezek az adatok elavulnak, kevésbé pontosan jellemezhetik a rover aktuális körülményeit, ami befolyásolhatja a helymeghatározás stabilitását és pontosságát.

A korrekció korának növekedésével az RTK-megoldás kevésbé stabillá válhat. Ha a megszakadás tartós, a vevő idővel elveszítheti a FIXED megoldást, és FLOAT vagy más helymeghatározási állapotra válthat.

A FIXED állapot és a korrekció kora az RTK-helymeghatározás különböző jellemzőit írja le. A FIXED azt jelzi, hogy a vevő feloldotta az egész számú fázistöbbértelműségeket, a korrekció kora pedig azt, hogy mennyi idővel korábban érkeztek meg a legutóbbi korrekciós adatok.

Ezért a vevő egy ideig akkor is FIXED állapotot jelezhet, ha a korrekció kora már megnőtt. A megoldás állapotának ellenőrzése önmagában tehát nem feltétlenül ad teljes képet az aktuális RTK-körülményekről.

Érdemes pontot mérni, ha magas a korrekció kora?

Fontos pont mérése előtt nem ajánlott kizárólag a FIXED állapotra hagyatkozni. Azt is ellenőrizni kell, hogy a korrekció kora stabil-e, és elfogadható tartományon belül van-e.

Ha a vevő FIXED állapotú, de a korrekció kora hirtelen jóval a szokásos érték fölé emelkedik, a pont mentése előtt célszerű megvárni a korrekciós adatátvitel helyreállását.

Ha az érték magas marad vagy tovább növekszik, ellenőrizze a korrekciós adatkapcsolatot:

• Rádiós üzemmódban: ellenőrizze a rádiójelet, a bázisvonal hosszát és az esetleges fizikai akadályokat.

• CORS/NTRIP üzemmódban: ellenőrizze a mobilhálózati kapcsolatot és a CORS-szolgáltatást.

• Mindkét üzemmódban: győződjön meg a korrekciós adatok folyamatos vételéről, és arról, hogy a korrekció kora visszatér egy stabil értékre.

Ez az egyszerű ellenőrzés segíthet elkerülni, hogy instabil korrekciós adatkapcsolat mellett rögzítsen pontokat.

Egyszerű terepi ellenőrzés a pont mérése előtt

Amikor ellenőrzi, hogy az RTK-vevő készen áll-e a mérésre, a korrekció korát más helymeghatározási minőségi mutatókkal együtt kell figyelembe vennie.

Fontos pont mentése előtt gyorsan ellenőrizheti a következőket:

• RTK Solution: győződjön meg róla, hogy a vevő FIXED állapotban van.

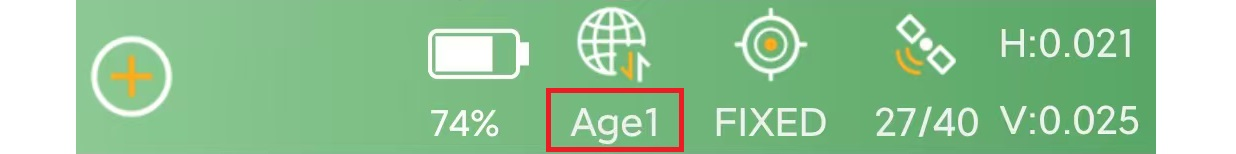

• Differential Age: ellenőrizze, hogy az érték stabil és elfogadható tartományon belüli-e.

• PDOP: ellenőrizze a műholdgeometriát és az általános helymeghatározási körülményeket.

• HRMS / VRMS: ellenőrizze a becsült vízszintes és magassági helymeghatározási pontosságot.

Ezek a paraméterek a helymeghatározás minőségét különböző szempontokból jellemzik, ezért együttesen kell őket értékelni, nem csupán egyetlen értékre támaszkodva.

A mutatók részletesebb magyarázatát korábbi cikkünkben találja: „Tech Chat | A GNSS-helymeghatározás fő minőségi mutatói egy RTK-val mért pont példáján.”

Összefoglalás

A korrekció kora egyszerű, mégis hasznos mutató: értékes információt adhat az RTK-korrekciós adatok minőségéről és frissességéről.

A stabil FIXED megoldás fontos a nagy pontosságú felméréshez, de a korrekció korának figyelése segíthet felismerni az instabil korrekciós adatátvitelt, mielőtt az befolyásolná a méréseket. A korrekció korát a PDOP, a HRMS és a VRMS értékével együtt figyelve a földmérők megalapozottabban dönthetnek arról, mikor mérjenek és mentsenek pontokat.

E mutatók néhány másodperces ellenőrzése a mérés előtt javíthatja az RTK-felmérés eredményeinek megbízhatóságát, és csökkentheti az instabil körülmények között rögzített pontok kockázatát.
