Tech Chat | RTK‑helymeghatározás engedélyezése a H1 pontfelhőszkenneléséhez

A pontfelhőadatok gyűjtésekor számos munkafolyamat a geometriai rekonstrukcióból indul ki. A gyakorlatban az abszolút koordináták többféleképpen is hozzárendelhetők az adatokhoz: például az utófeldolgozás során földi illesztőpontokkal, vagy közvetlenül az adatgyűjtés közben, RTK segítségével.

Ebben a Tech Chat cikkben bemutatjuk, hogyan engedélyezhető az RTK-helymeghatározás szkennelés közben a H1 NTRIP funkciójával, hogy a pontfelhőadatok már a kezdetektől abszolút koordinátákkal készüljenek.

Fontos: Ez a funkció csak az 5.0.4r vagy újabb firmware-verziót használó eszközökön támogatott. Ha az eszközön korábbi verzió fut, forduljon műszaki támogatási csapatunkhoz.

1. lépés: A rendszerbeállítások megnyitása

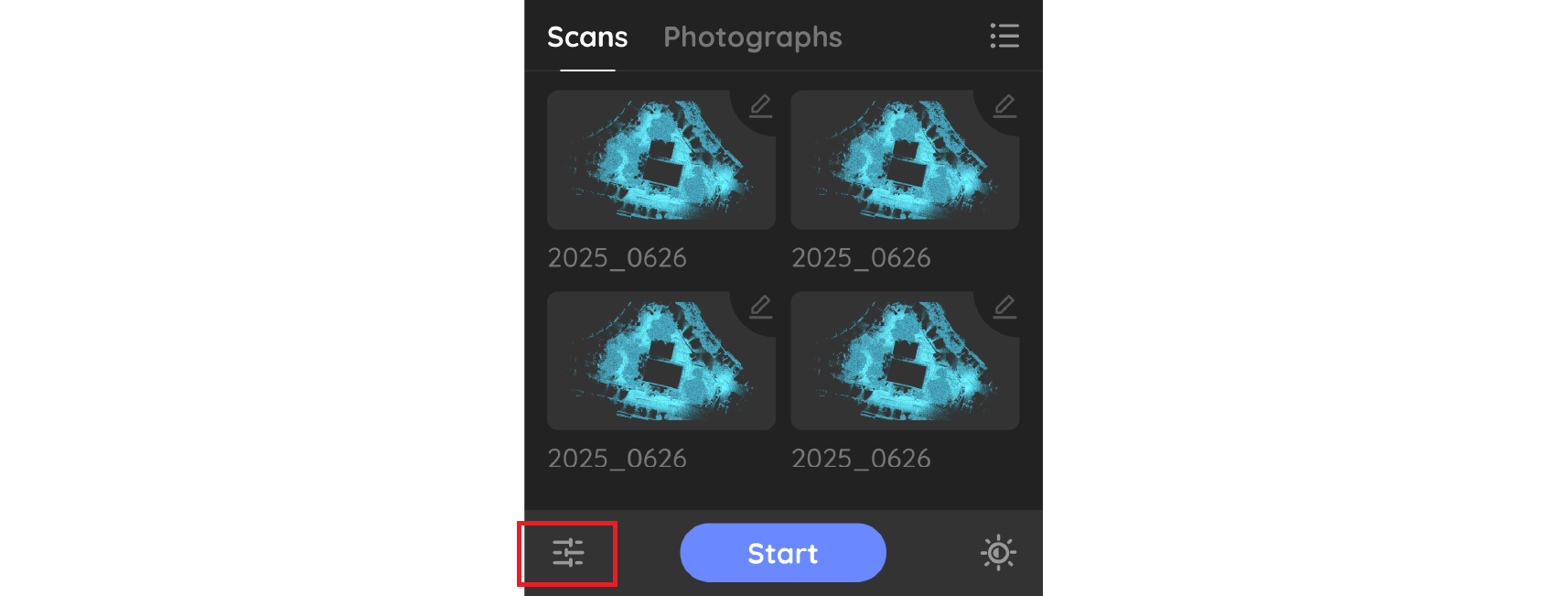

Kapcsolja be az eszközt, majd a bal alsó sarokban lévő Settings gombbal nyissa meg a rendszerbeállításokat.

2. lépés: Csatlakozás Wi-Fi-hálózathoz

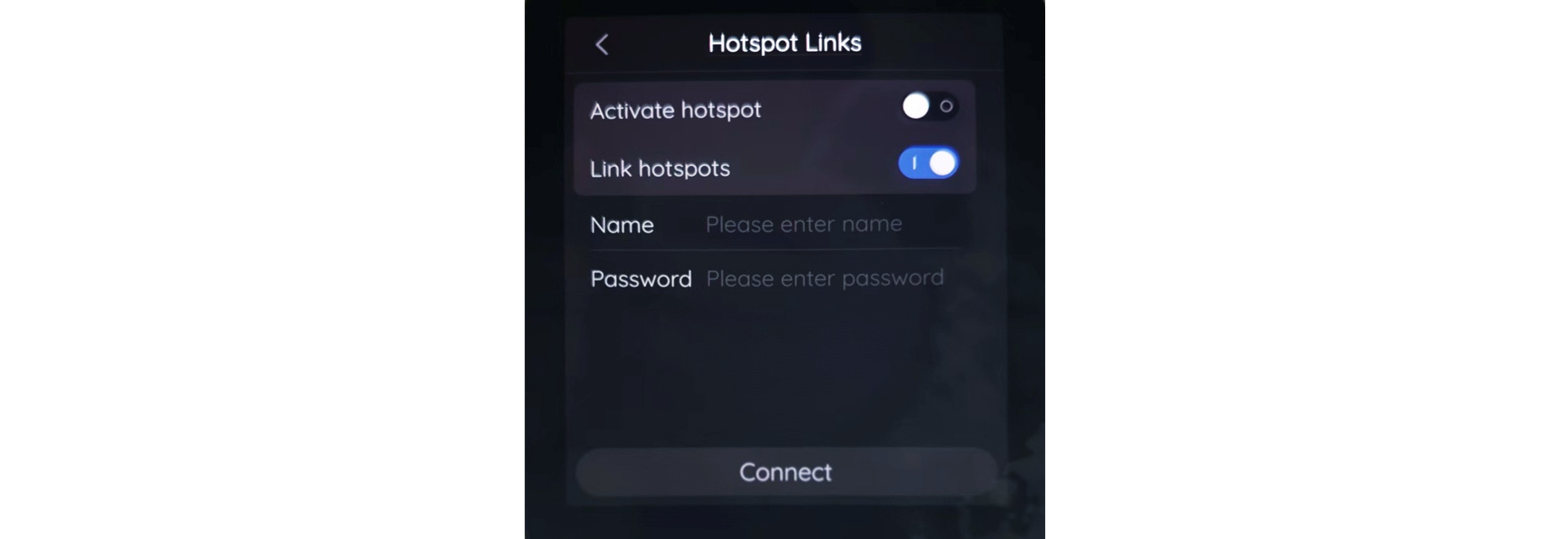

A Hotspot Links elem megérintésével nyissa meg a hálózati beállításokat. Adja meg a Wi-Fi-hálózat nevét és jelszavát, majd érintse meg a Connect gombot.

Megjegyzés: A Wi-Fi-hálózat nevének pontosan meg kell egyeznie az elérhető hálózatok listájában szereplő névvel.

3. lépés: A szkennelési felület megnyitásaAz RTK (NTRIP) beállítása

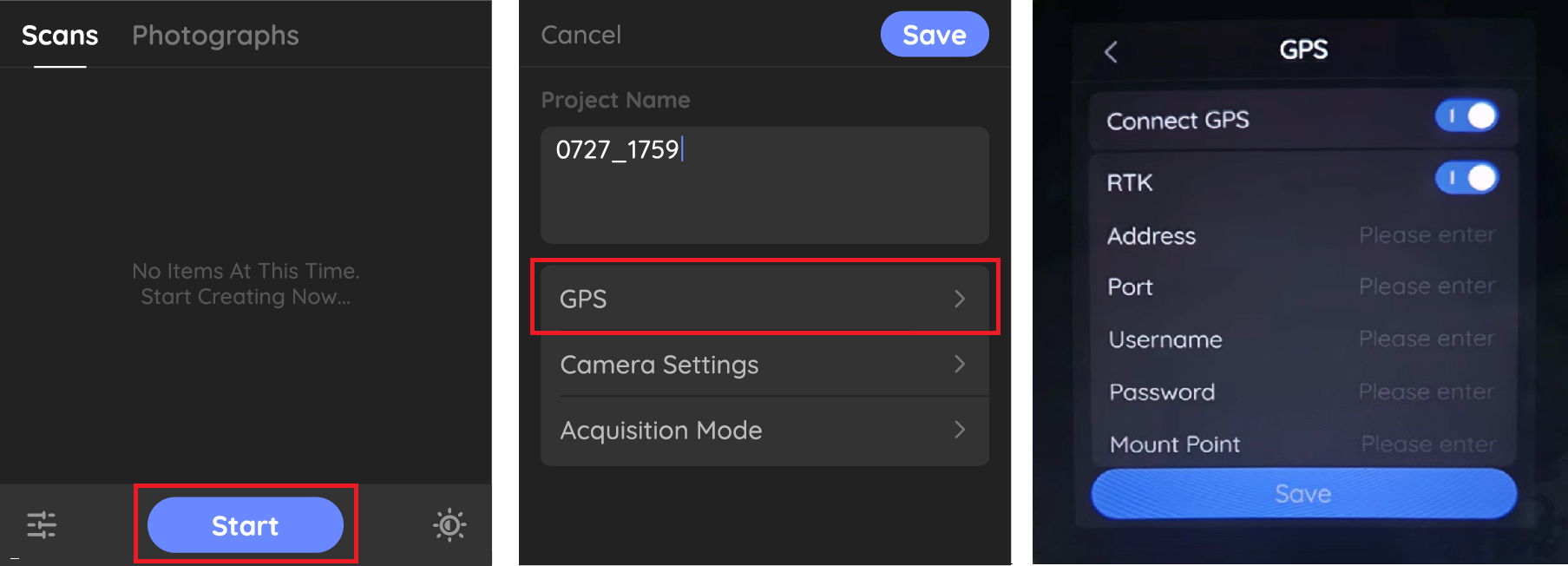

Térjen vissza a főképernyőre, és a Start gombbal nyissa meg a szkennelési felületet. Ezután érintse meg a GPS elemet. A folytatás előtt győződjön meg arról, hogy a GPS-antenna megfelelően fel van szerelve.

A GPS-felületen engedélyezze a GPS és az RTK funkciót is. Adja meg az NTRIP-fiók adatait, beleértve a csatlakozási pontot (mount point), majd érintse meg a Save gombot.

Megjegyzés: A csatlakozási pontot kézzel kell megadni. Ellenőrizze, hogy a neve helyesen szerepel-e.

4. lépés: A szkennelés elindítása

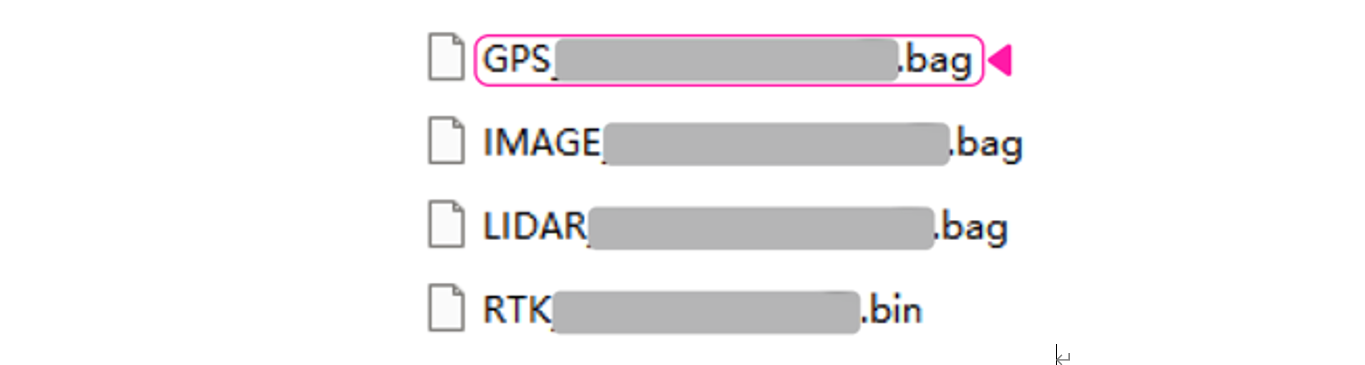

A beállítás befejezése után elindíthatja a szkennelést. A szkennelés végén a projekt mappájában létrejön egy GPS.bag nevű fájl. Ez tartalmazza a pontfelhőadatok georeferálásához használt RTK-koordinátainformációkat.

Megjegyzés: A szoftverben végzett RTK-feldolgozás részletes műveleteit a H1 felhasználói kézikönyvének 4.5.1. szakasza ismerteti.

Záró megjegyzések

Az NTRIP-alapú RTK-helymeghatározás és a H1 pontfelhőszkennelésének együttes használatával olyan térbeli adatok nyerhetők, amelyek részletes geometriájuk mellett a valós térben is pontosan helyezkednek el. Ez csökkenti az utófeldolgozási munkát, és a gyűjtött adatokat közvetlenül felhasználhatóvá teszi mérnöki, térképezési és ellenőrzési munkafolyamatokban.
