Tech Chat | Mi az RTK‑híd, és hogyan használható?
Az RTK-híd funkcióval rendelkező SV100 GNSS-vevő bevezetésekor több felhasználó érdeklődött e lehetőség iránt. Mi az RTK-híd, miért lehet rá szükség, és hogyan használható?

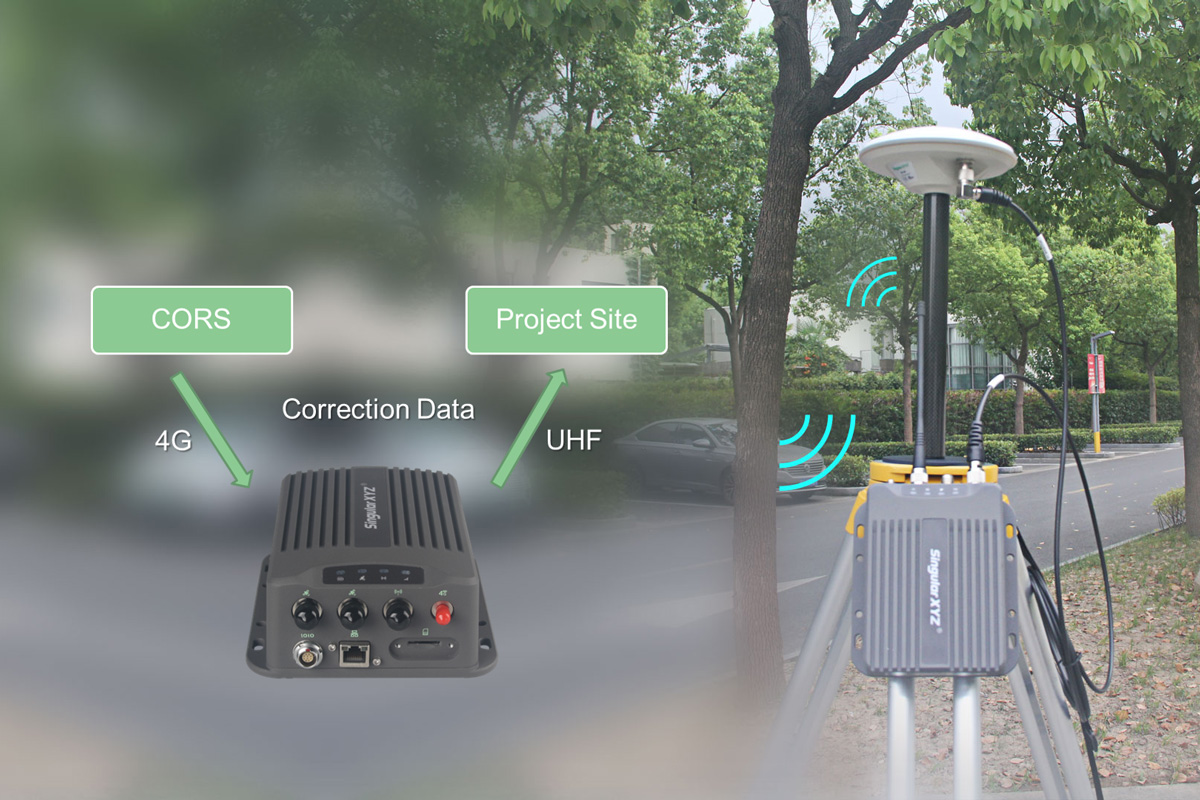

Az RTK-híd hálózatról rádióra továbbító állomás: 4G-kapcsolaton fogadja a CORS differenciális adatait, és egyidejűleg rádión sugározza őket a munkaterületre. Tipikus eset, amikor egy projekthez csak egy hálózati CORS-hozzáférés áll rendelkezésre, de azt több földmérő szeretné használni. Az SV100 ilyenkor átviteli üzemmódban fogadja a hálózati jelet, majd rádión továbbítja, megvalósítva az egy-a-többhöz működést.
Akkor is választható ez az üzemmód, ha nincs elegendő SIM-kártya a helyszínen. Például öt vevőhöz csak egy SIM-kártya áll rendelkezésre, de hálózati korrekciót szeretnének használni. A SIM-kártyát az SV100-ba helyezve az eszköz fogadja a bázis adatait, és engedélyezhető az RTK-híd. A SIM-kártya nélküli vevők ezután rádión fogadhatják a bázis jelét és megkezdhetik a munkát. Ez jelentősen csökkentheti a költséget és az időigényt.
Az RTK-híd beállítása
Az SV100-hoz számítógéppel csatlakozva, a webes felületen állítható be az RTK-híd.
1. A számítógépen keresse meg az eszköz Wi-Fi-hálózatát. A hálózat neve megegyezik az eszköz sorozatszámával (SN). Csatlakozzon hozzá.

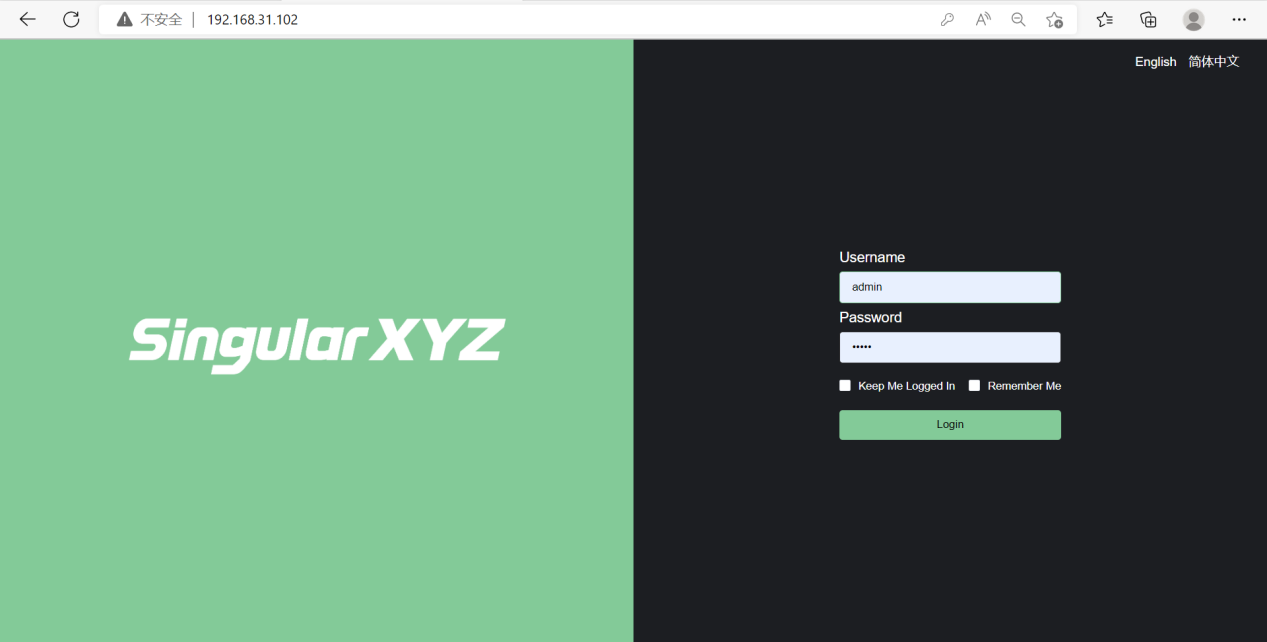

2. A böngésző címsorába írja be az eszköz IP-címét: 192.168.1.1. Ezzel megnyílik a konfigurációs oldal.

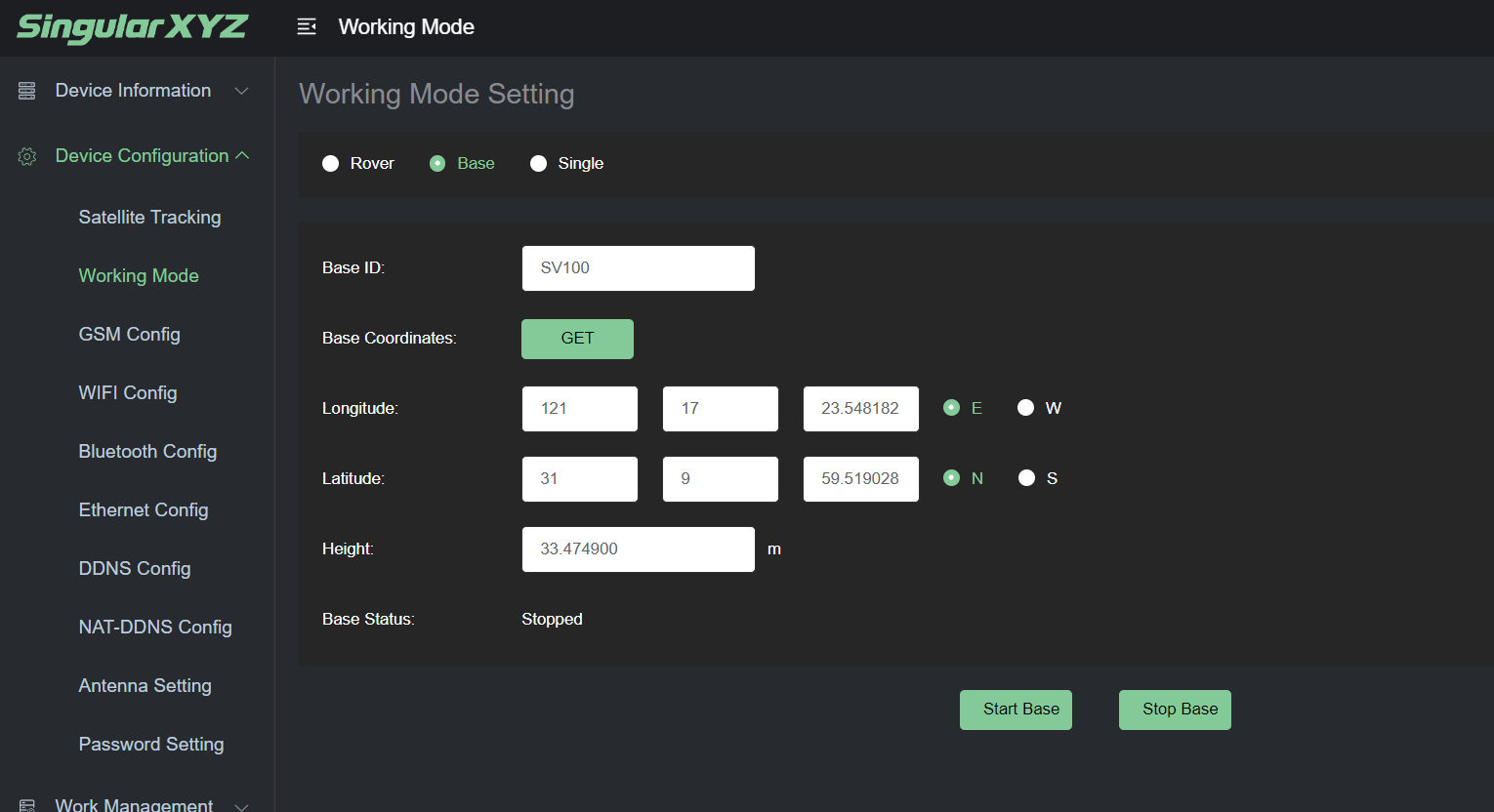

3. A Device Configuration >> Working Mode menüben állítsa a vevőt bázisállomásnak.

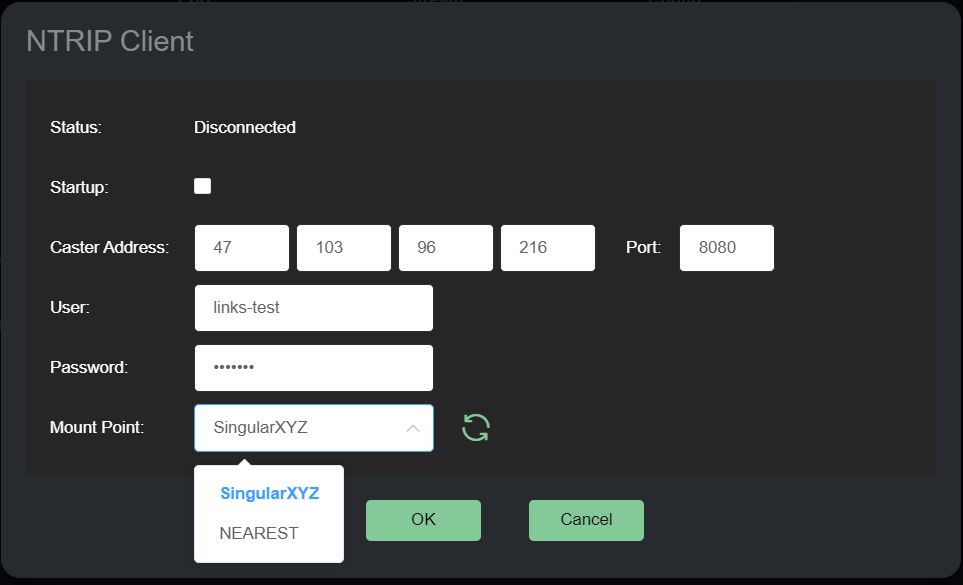

4. Work Management >> Ntrip transmission >> Ntrip Client
Adja meg a CORS IP-címét, portját, felhasználónevét és jelszavát. A Get List gombbal kérje le a Mount Point listát, válasszon egy mountpointot, jelölje be a startup lehetőséget, majd kattintson az OK gombra. Ekkor megkezdődik a CORS-korrekciók fogadása.

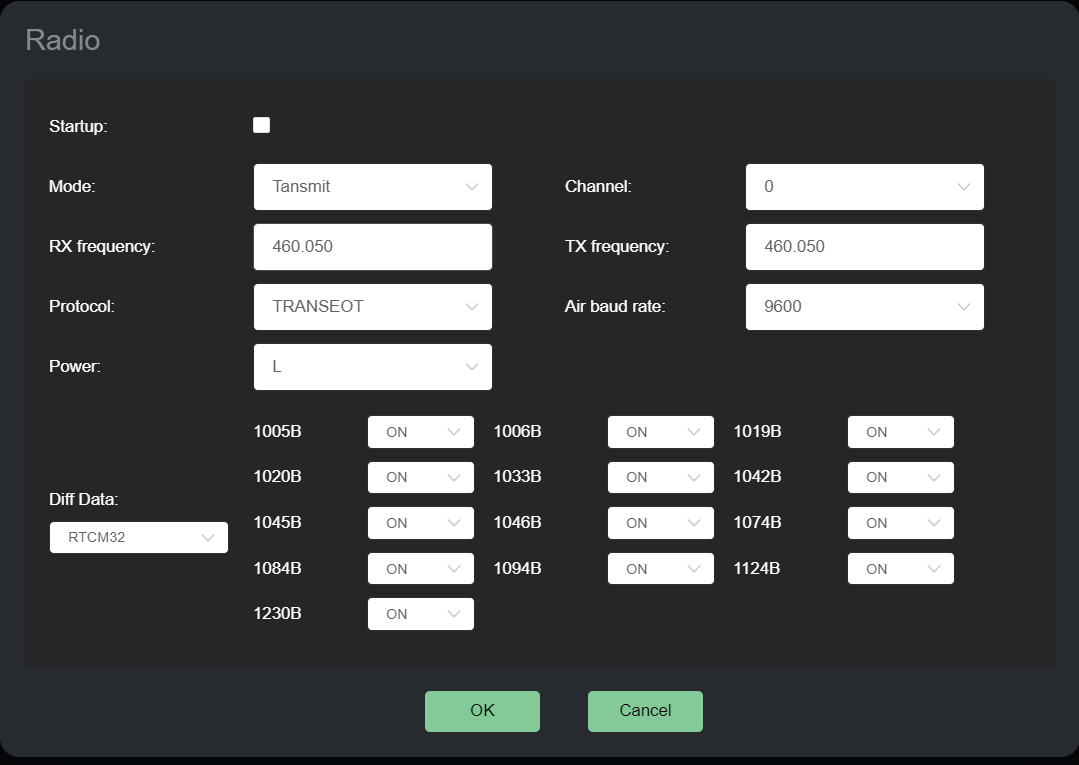

5. Work Management >> Radio transmission >> Radio RTK Bridge
Válassza a transmit üzemmódot, majd állítsa be a protokollt, a csatornát, a differenciális adatok típusát és az alacsony vagy magas adóteljesítményt. Nagyobb teljesítménnyel nagyobb terület szolgálható ki. Végül jelölje be a startup lehetőséget, majd kattintson az OK gombra. A vevők ezután fogadhatják a bázis jelét.
