Tech Chat | Mérőállomásos és RTK‑vevős felmérés összekapcsolása
A hatékonyság növelése érdekében ma már egyre több nagy projektben használnak együtt mérőállomást és GNSS-vevőt az összetett felmérési feladatokhoz. Ilyenkor a legnagyobb nehézséget a különböző koordináta-rendszerekben keletkezett pontadatok utólagos feldolgozása jelenti. Ha csak a feldolgozás után derül ki adathiba, akár bizonyos mérések megismétlésére is szükség lehet.
Ebben a cikkben bemutatjuk, hogyan végezhető a SingularPad szoftverrel a mérőállomásos és az RTK-vevős felmérés ugyanabban a koordináta-rendszerben. Így nincs szükség utófeldolgozásra, a mérés állapota valós időben követhető, a problémák pedig időben ellenőrizhetők.
Előkészületek:
Legalább 2 ismert pont a helyi koordináta-rendszerben.
Mérőállomás: TS1000 mérőállomás.
GNSS RTK-vevő: Y1 GNSS-vevő.
SingularPad terepi szoftver.
1. lépés: A mérőállomás álláspontjának meghatározása

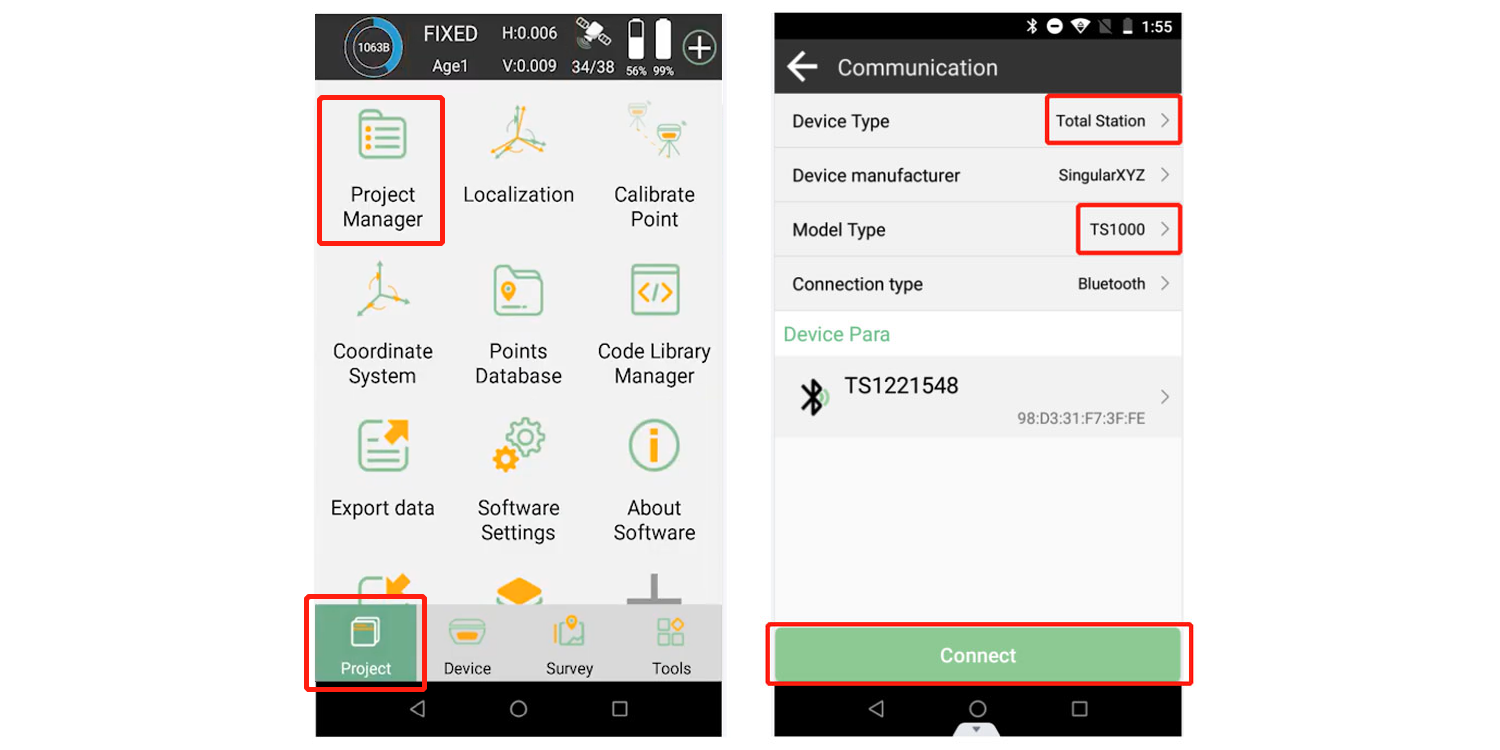

Hozzon létre új projektfájlt a SingularPadben, és tartsa meg a koordináta-rendszer alapértelmezett paramétereit. Kapcsolja be a TS1000 mérőállomás Bluetooth-funkcióját, a SingularPad Device Type mezőjében válassza a mérőállomást, majd csatlakoztassa.

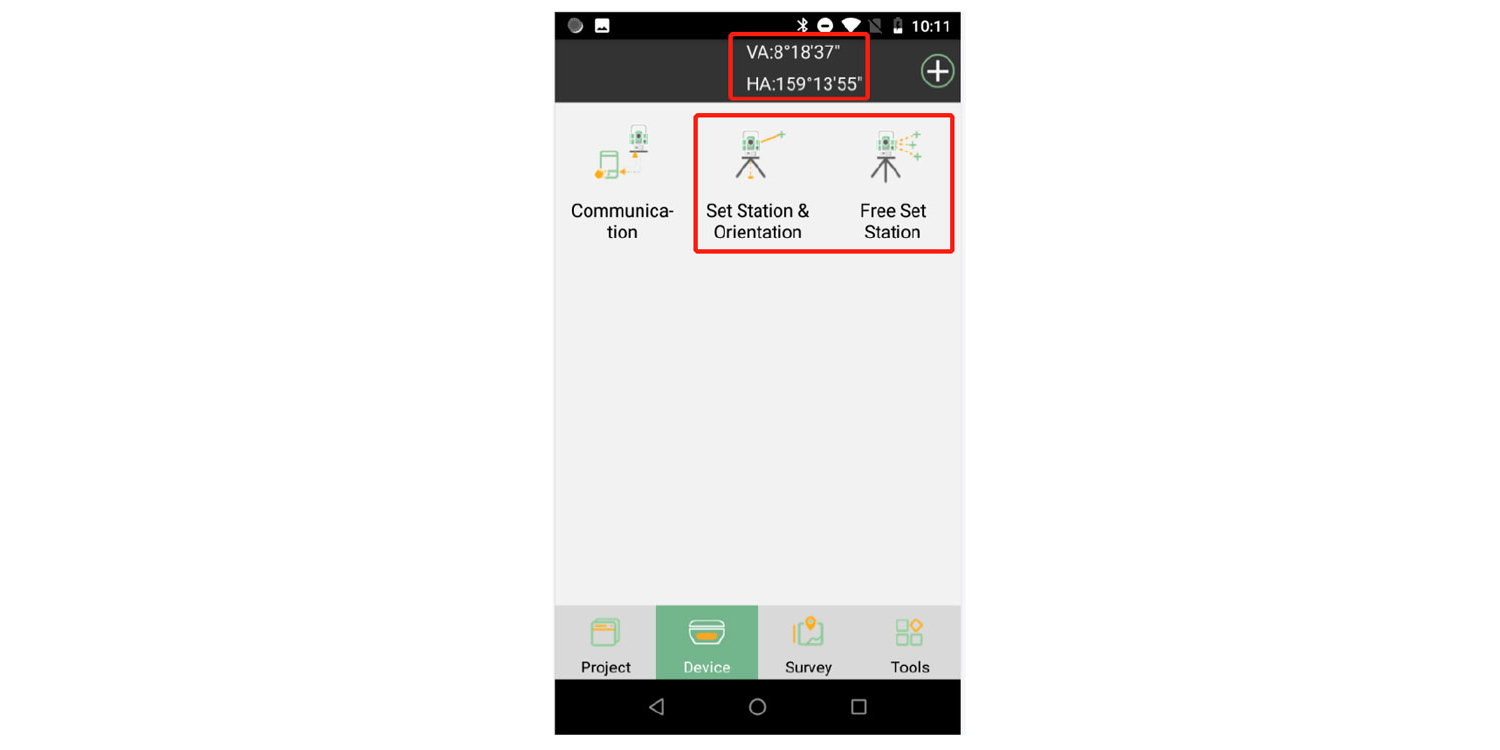

Ezután az ismert pontok alapján elvégezheti az álláspont meghatározását.
2. lépés: A GNSS-vevő koordináta-rendszerének beállítása

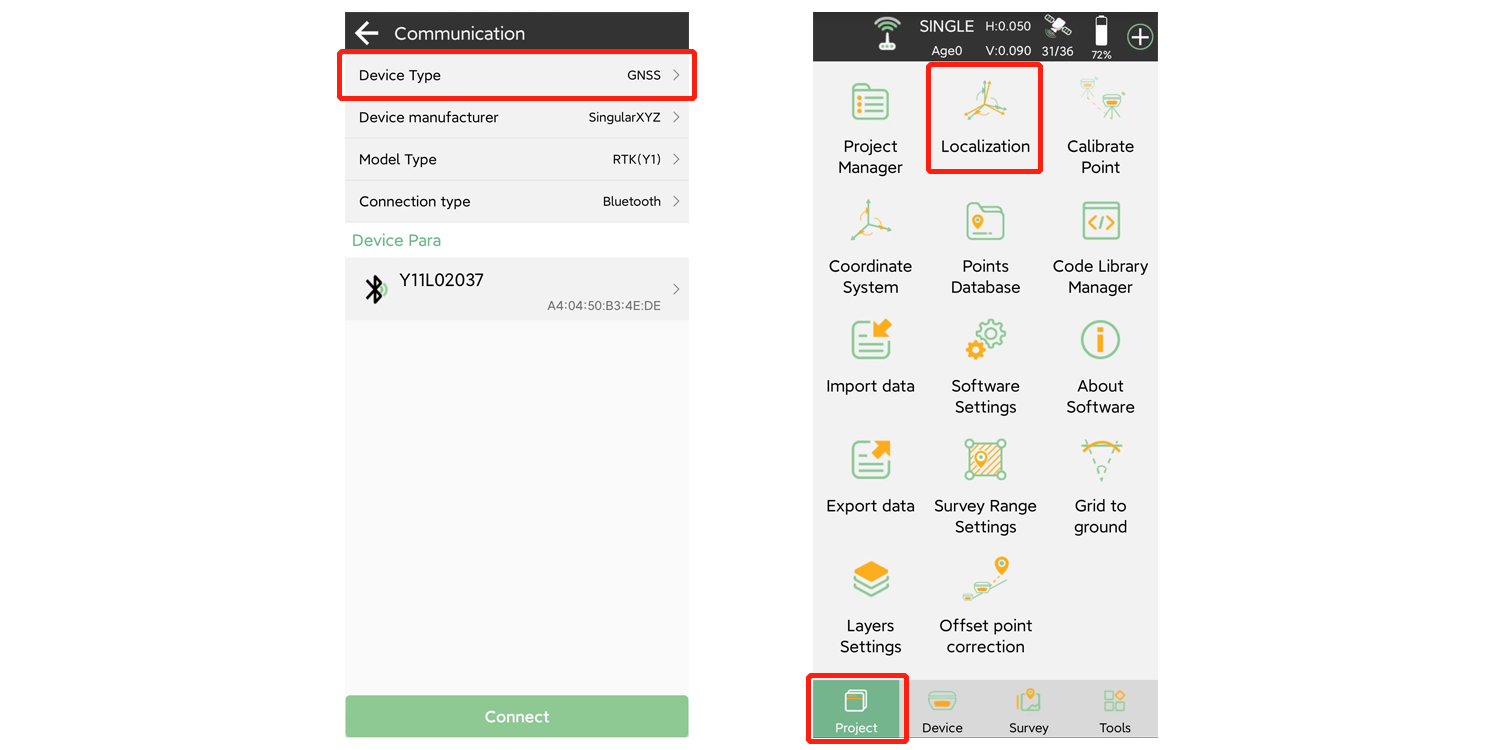

A Device Type értékét váltsa GNSS-re, és csatlakoztassa az Y1 GNSS-vevőt a SingularPadhez. A Project >> Localization menüpontban 3 ismert pont koordinátái alapján transzformálja a geodéziai koordináta-rendszert a helyi rendszerbe.
Nézze meg a részletes útmutatót: SingularPad útmutató | Lokalizáció
3. lépés: A felmérési feladatok megkezdése
A mérés során zökkenőmentesen válthat a mérőállomás és a GNSS-vevő között. Mindkettő mérési pontjai ugyanabban a helyi koordináta-rendszerben lesznek, és az adatok egyszerűen exportálhatók különböző formátumokba, például *.csv, *.dxf vagy *.txt fájlba.
