Tech Chat | Lézeres felmérés a Horus kamerával támogatott célzásával

Korábbi, „Tech Chat | Lézeres felmérés az Orion ONE használatával” című bejegyzésünkben bemutattuk az Orion ONE lézeres felmérését közvetlen, szabad szemmel végzett célzással.

A Horus kamerával támogatott lézeres célzása továbbfejleszti ezt a lehetőséget: segít áthidalni a szabad szemmel történő célzás korlátait, és javítja a nagyobb távolságokon elérhető pontosságot. Ebben a blogcikkben bemutatjuk a funkció működését és hatékony terepi használatát.

1. A felmérés előfeltételei

A pontos lézeres mérés érdekében indulás előtt ellenőrizze az alábbiakat:

✔ FIXED RTK-megoldás

A Horusnak FIXED megoldást kell elérnie az abszolút pontosság biztosításához.

✔ Befejezett IMU-inicializálás

Az IMU meghatározza az eszköz térbeli tájolását, ami elengedhetetlen a lézeres külpontosság kiszámításához.

✔ Bekapcsolt Wi-Fi az adatgyűjtőn

A kamerával támogatott célzáshoz be kell kapcsolni a terepi vezérlő Wi-Fi-jét, hogy fogadni tudja a Horus élő videóképét.

Ha ezek a feltételek teljesülnek, megkezdhető a lézeres felmérés.

2. Lézeres felmérés kameratámogatással

A lézeres felmérés a szokásos munkafolyamat része. A teljes folyamat a következő:

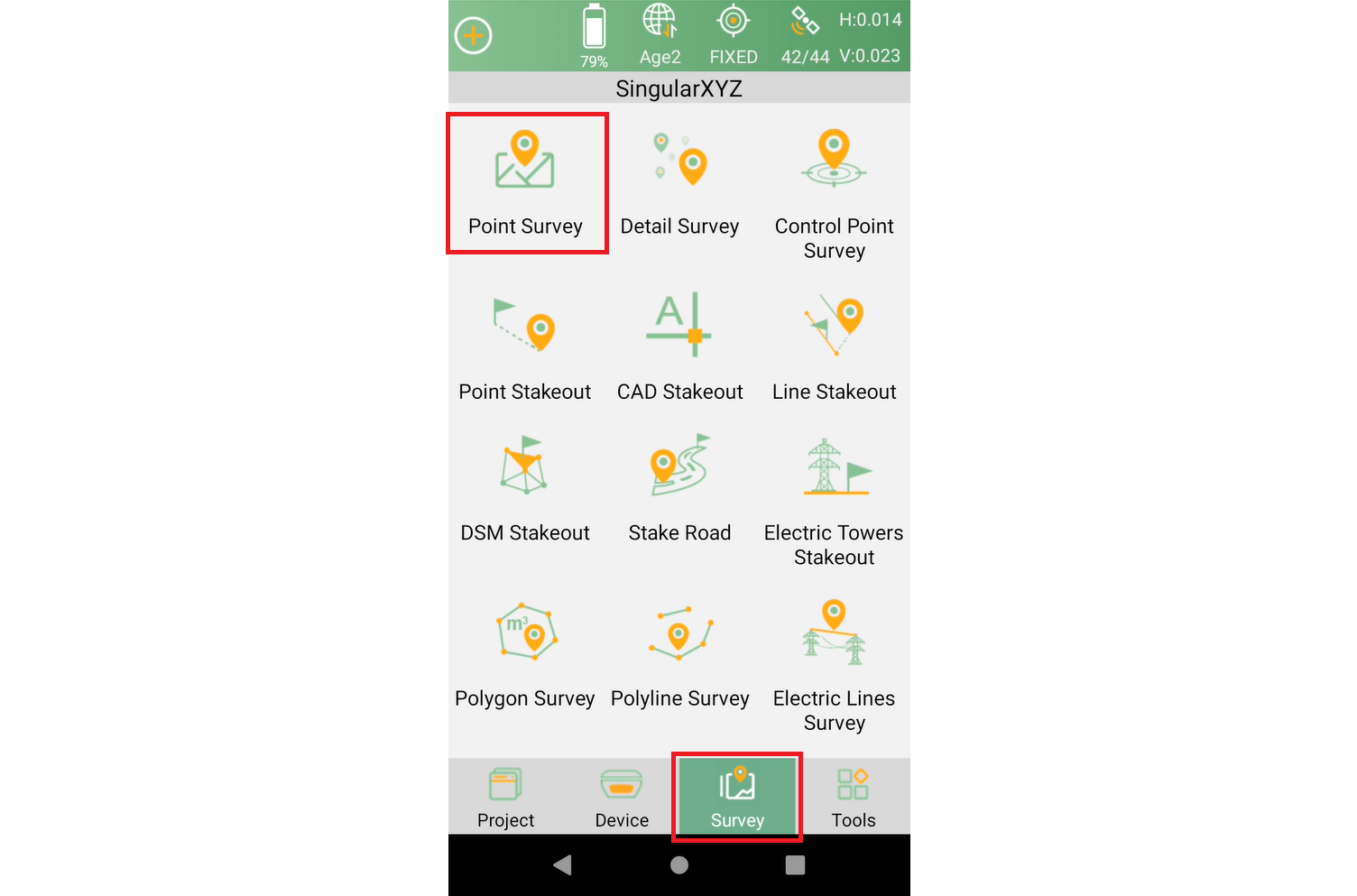

1. lépés: A mérési felület megnyitása

A SingularPadben nyissa meg a Survey → Point Survey menüpontot.

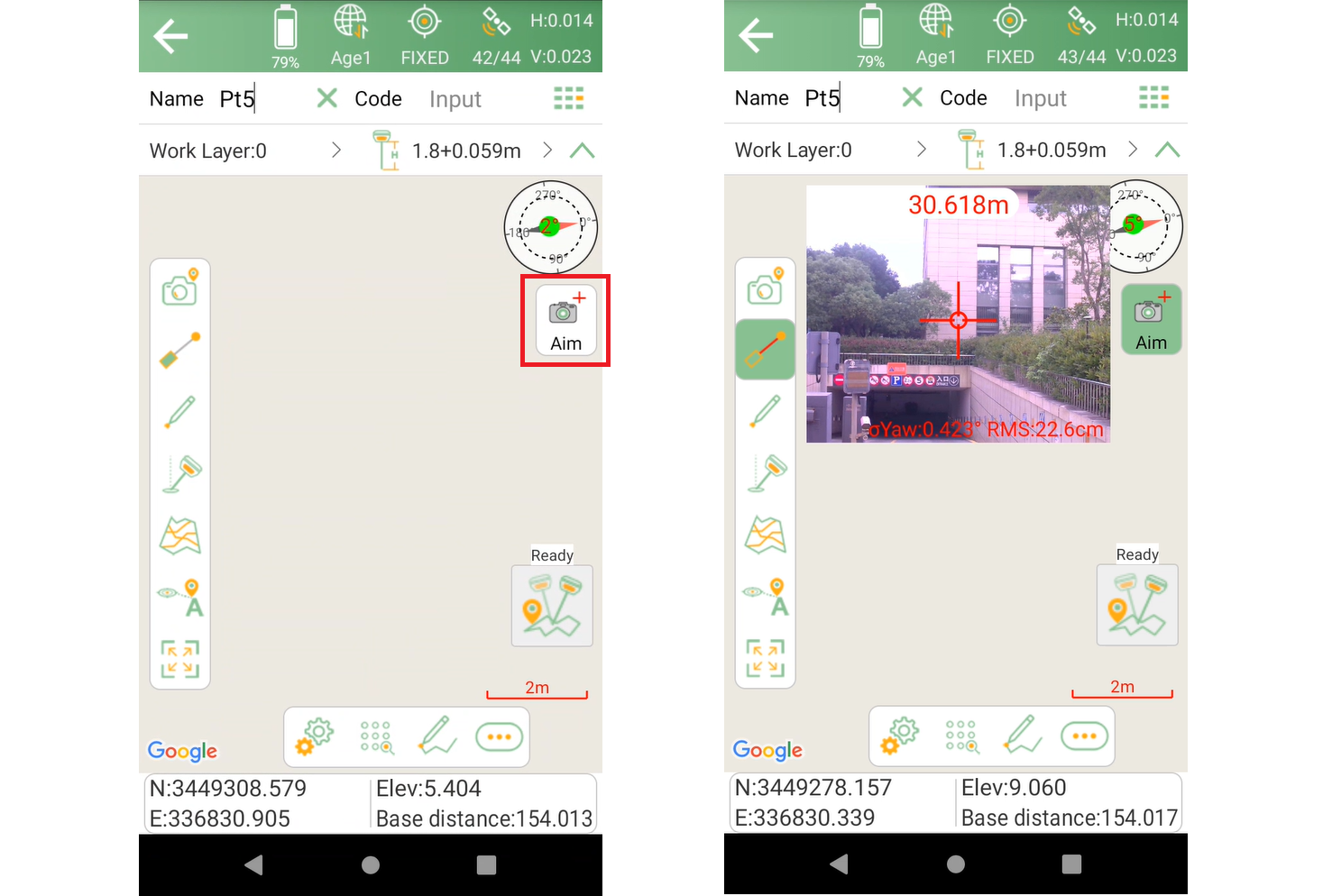

2. lépés: A vizuális célzástámogatás engedélyezése

Érintse meg a felület jobb oldalán található Aim elemet; a lézeres mérési funkció és a kamera élőképe egyszerre kapcsol be.

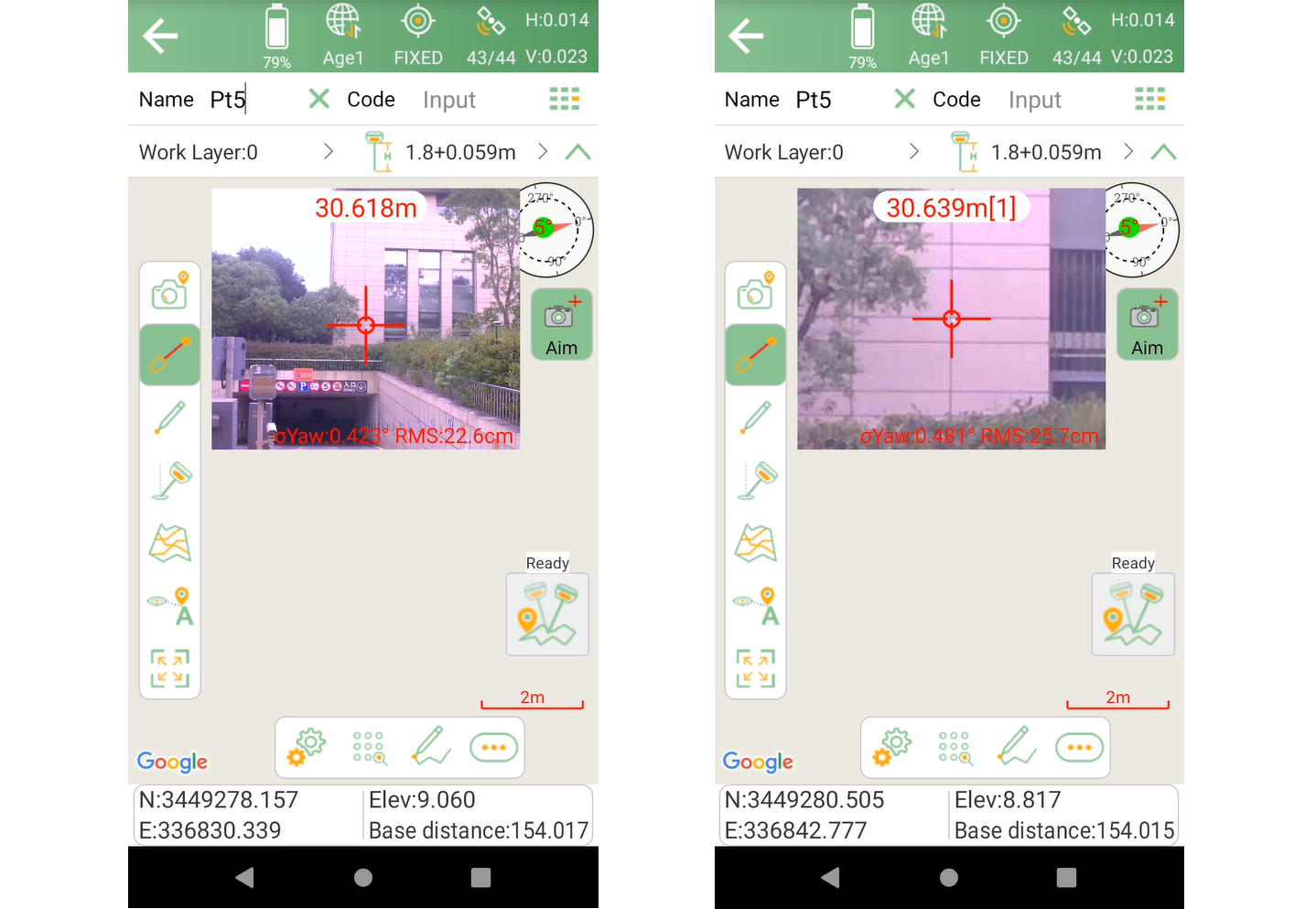

3. lépés: Célzás a kameraképen

Az élő videóképen jól látható a célpont. Nagyíthatja a képet és megdöntheti a Horust, hogy a lézert pontosan a célpontra irányítsa.

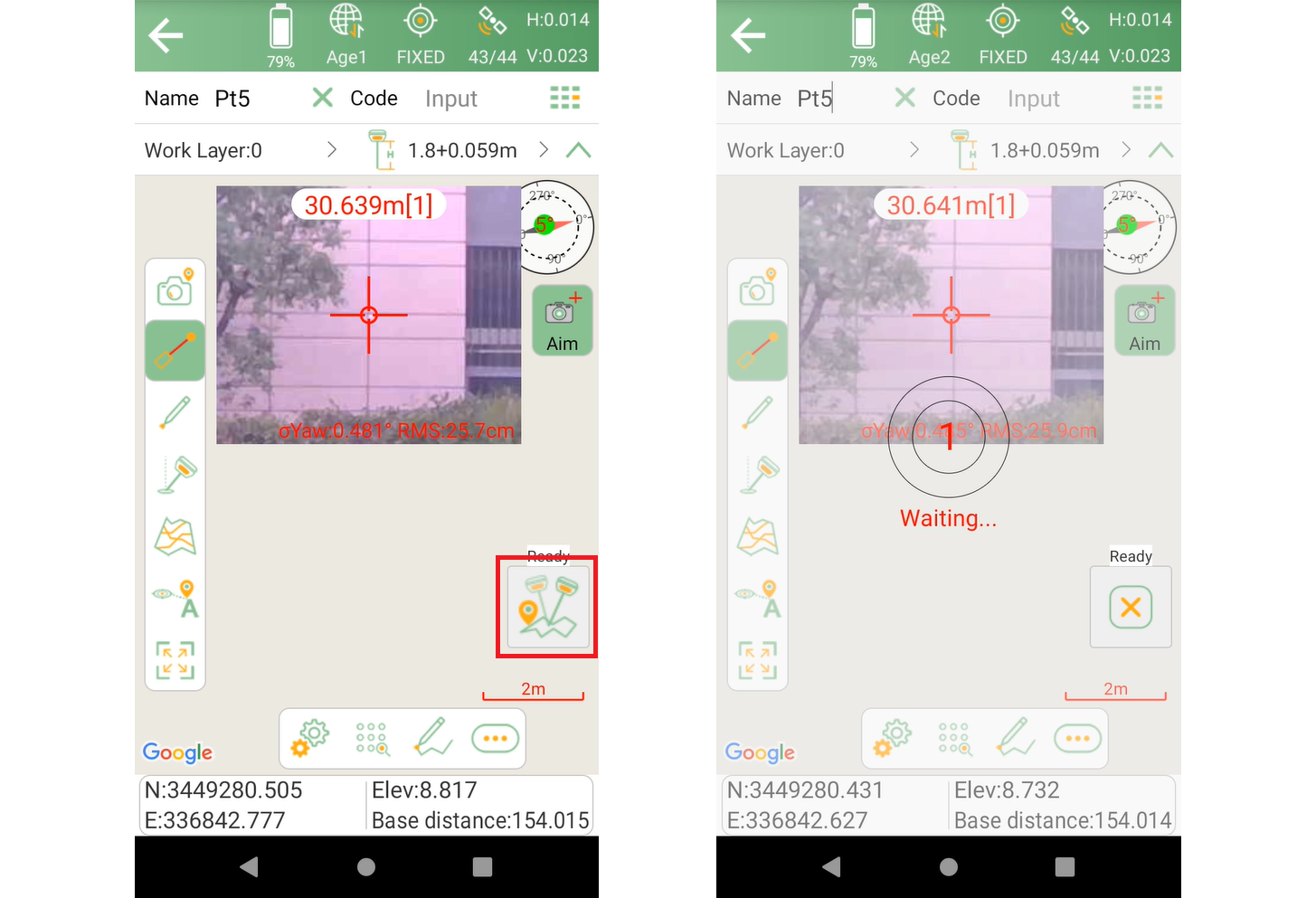

4. lépés: A pont mérése

Miután a lézer a kívánt célpontra mutat, a Survey gombbal mérje meg és tárolja a pontot.

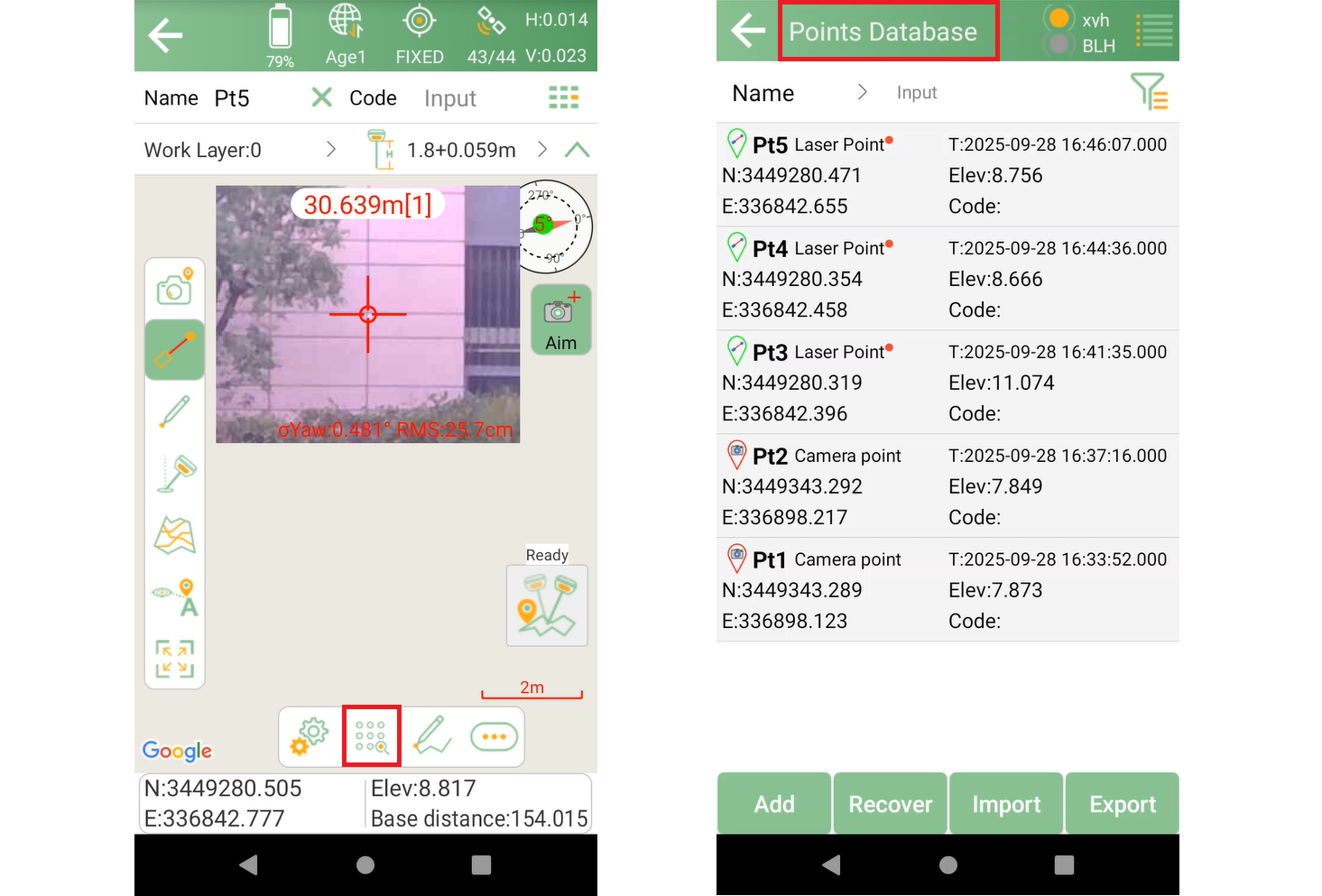

3. A lézerrel mért pontok áttekintése és kezelése

A projekt az összes lézerrel mért pontot tárolja, és azok vizuálisan is ellenőrizhetők. A Point Library menüben megtalálja az összes pontadatot; az egyes pontokra kattintva megtekintheti részletes információikat.

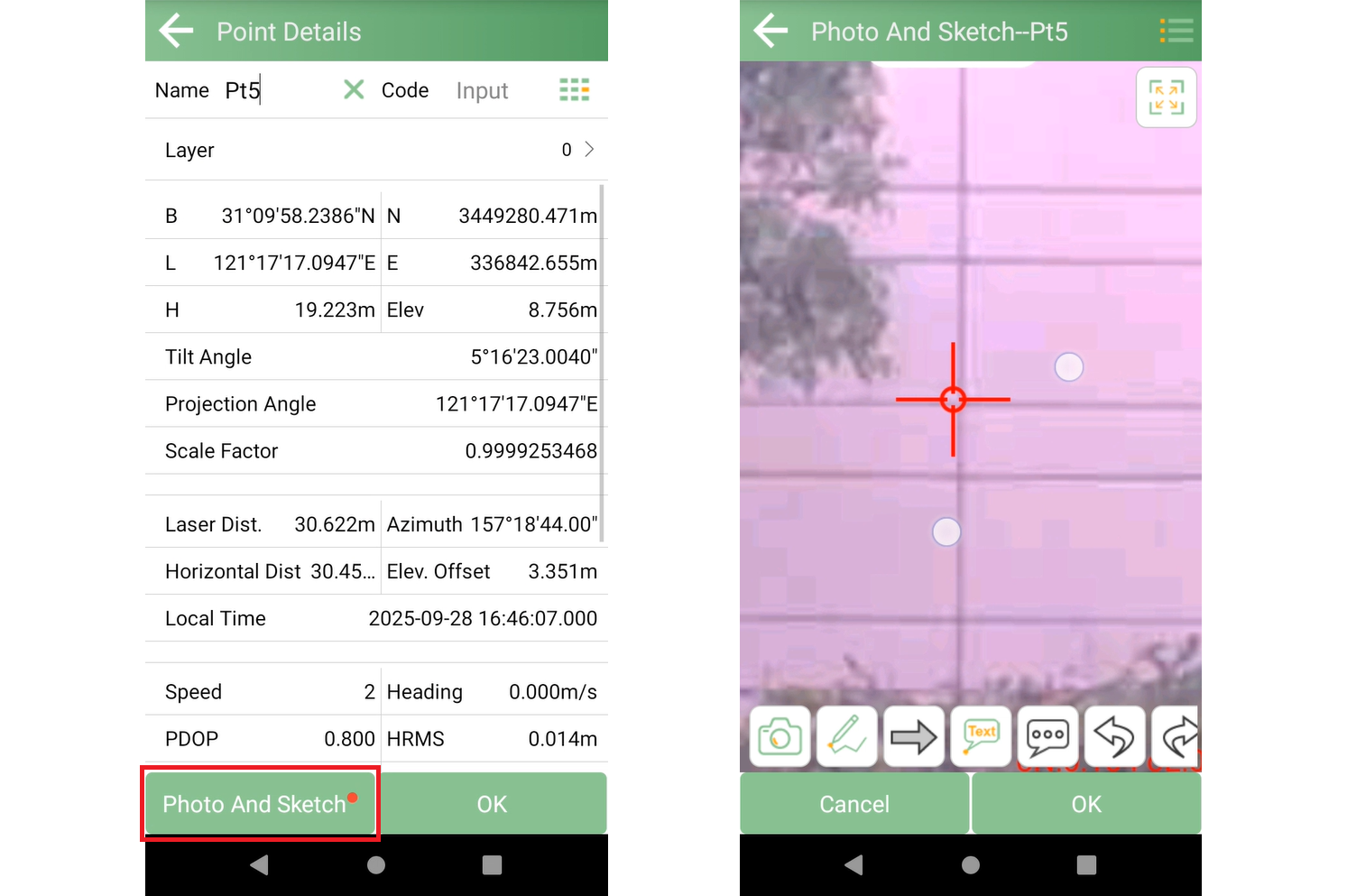

Fénykép és vázlat

Minden lézeres méréshez tartozik egy kép.
Ennek segítségével:

• Megtekintheti a mérés pillanatában készült fényképet, amely mutatja a lézer helyét

• Vizuálisan ellenőrizheti a célpontot

• A képet dokumentálási vagy minőségbiztosítási célra használhatja

Ez egyszerűvé és visszakövethetővé teszi az ellenőrzést a terepi csapatok és az ügyfelek számára.

Tekintse meg a Horus lézeres mérési funkcióját bemutató útmutatóvideót YouTube-csatornánkon:
https://youtu.be/mmgcGXtCu40?si=bIIU9btTolAqqcT-
