Tech Chat | Koordináta‑rendszer paramétereinek kézi importálása a SingularPadbe

Egy korábbi blogbejegyzésünkben bemutattuk a koordináta-rendszerek és paramétereik lekérdezését (Tech Chat | Koordináta-referenciarendszerek lekérdezése GNSS- és földmérési projektekhez). A gyakorlatban, ha a szükséges koordináta-rendszer nem szerepel a SingularPad előre definiált sablonlistájában, kézzel is megadható a helyes mérési eredmények biztosításához.

Ebben a cikkben a NAD 1983 Lambert Conformal Conic (Contiguous USA) koordináta-rendszer példáján mutatjuk be a paraméterek importálását a SingularPadbe.

1. lépés: A koordináta-rendszer beállításainak megnyitása

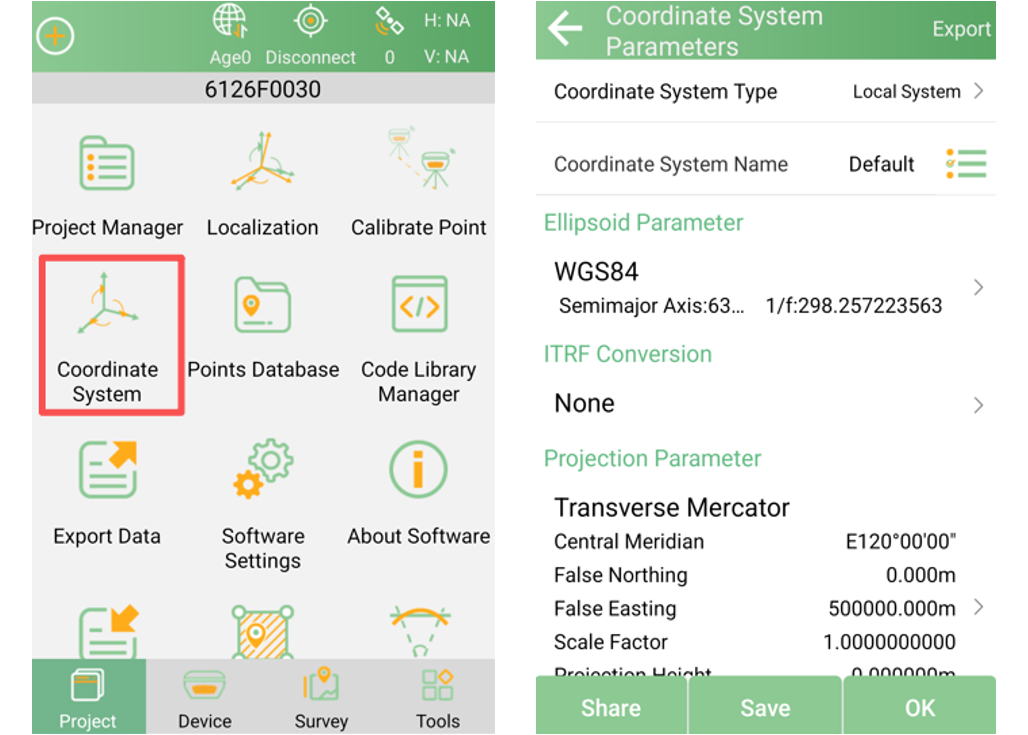

Nyissa meg a SingularPadet, és lépjen a Project>>> Coordinate System menübe.

Másik lehetőségként a Project>>> Project Managermenüben új projektet hozhat létre, és a létrehozás során állíthatja be a koordináta-rendszert.

2. lépés: A koordináta-rendszer paramétereinek előkészítése

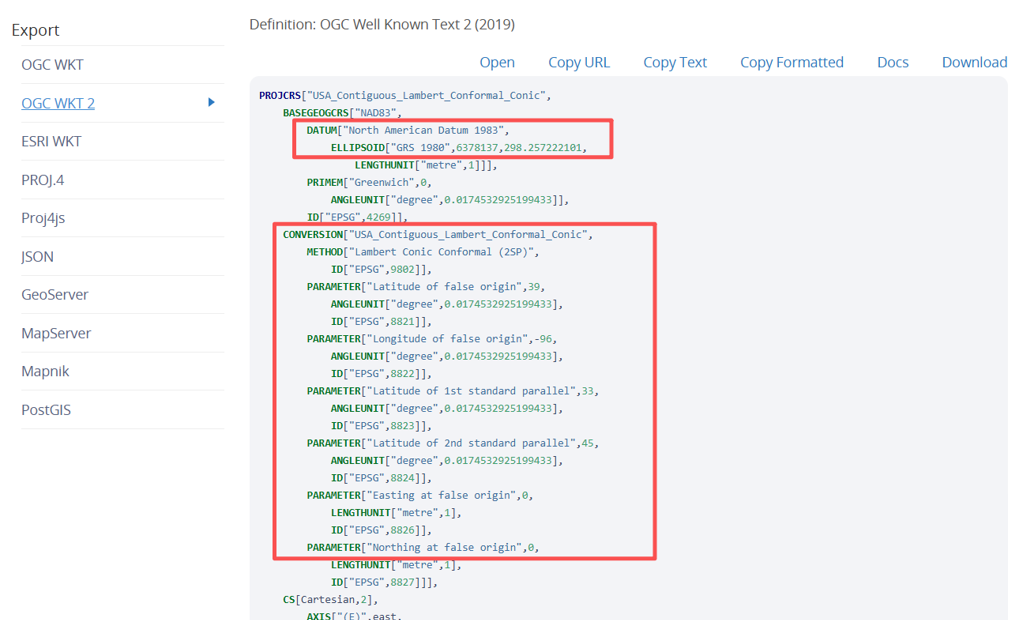

Tekintse meg az EPSG-ből lekért NAD 1983 Lambert Conformal Conic(Contiguous USA) koordináta-rendszer paramétereit az ábra szerint.

Az ellipszoid- és vetületi paramétereket kell importálnunk.

3. lépés: Az ellipszoid- és vetületi paraméterek beállítása

1. Az ellipszoid paramétereinek importálása

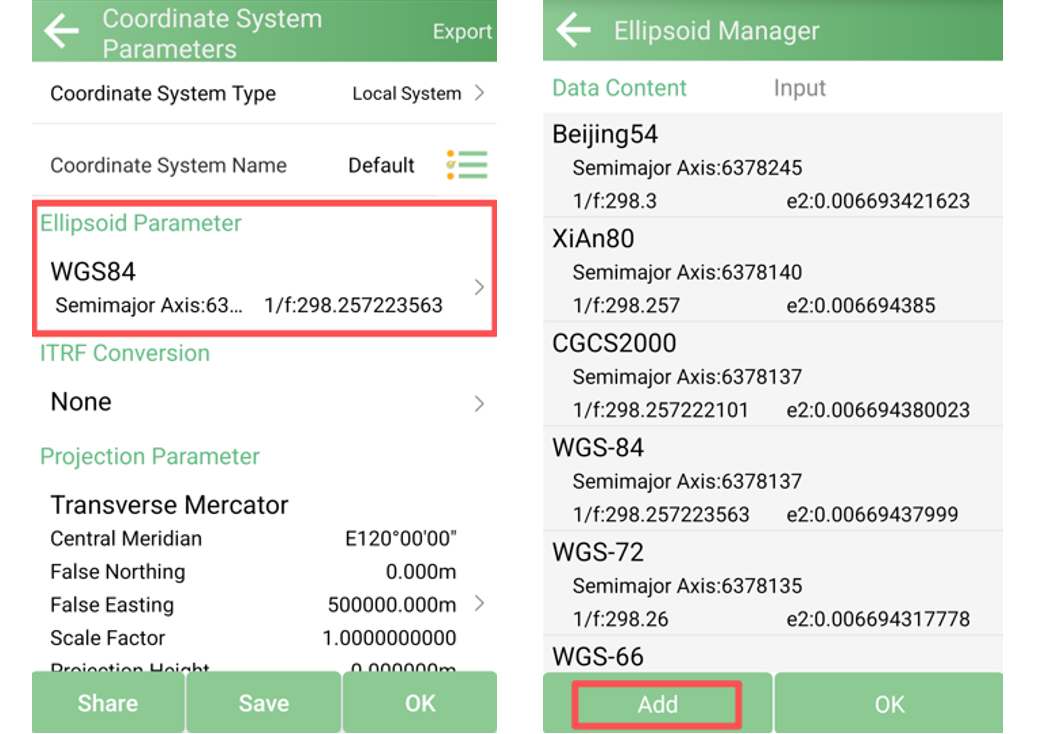

Nyissa meg az Ellipsoid Parameter felületet, és ellenőrizze, hogy a szükséges ellipszoid már szerepel-e a listában.

• Ha elérhető, válassza ki, és kattintson az OK gombra

• Ha nem, az Add gombbal adja meg kézzel

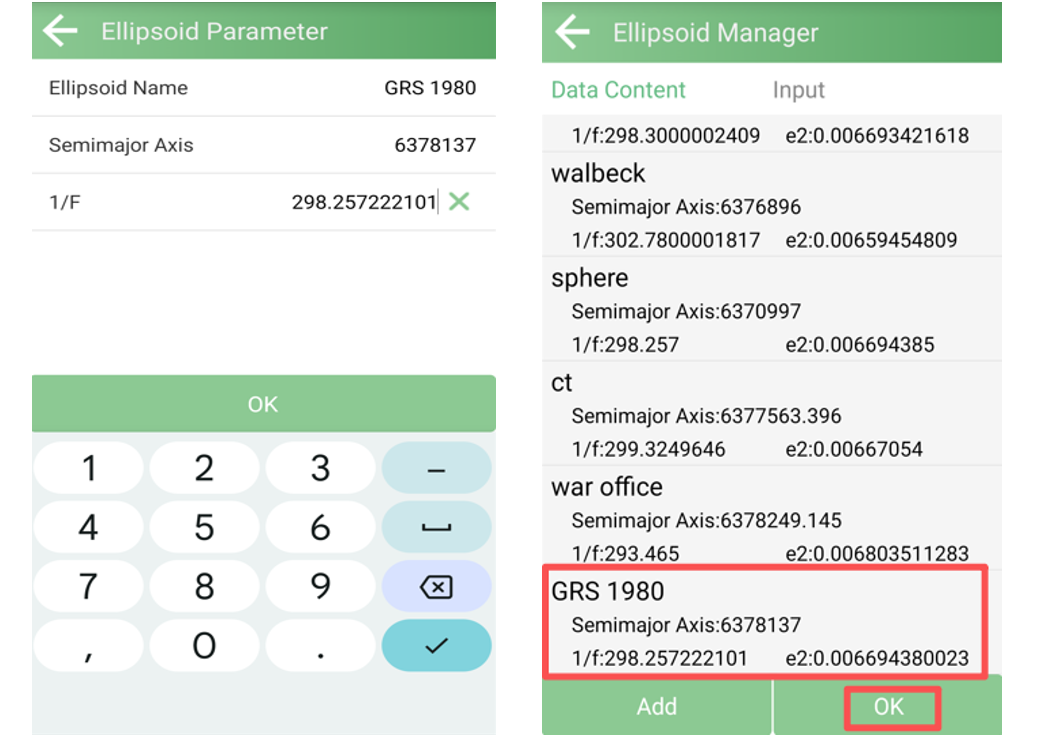

Adja meg az Ellipsoid Name, a Semimajor Axis és a Reciprocal of the Flattening (1/F) értékét, majd az OK gombbal mentse.

2. A vetületi paraméterek importálása

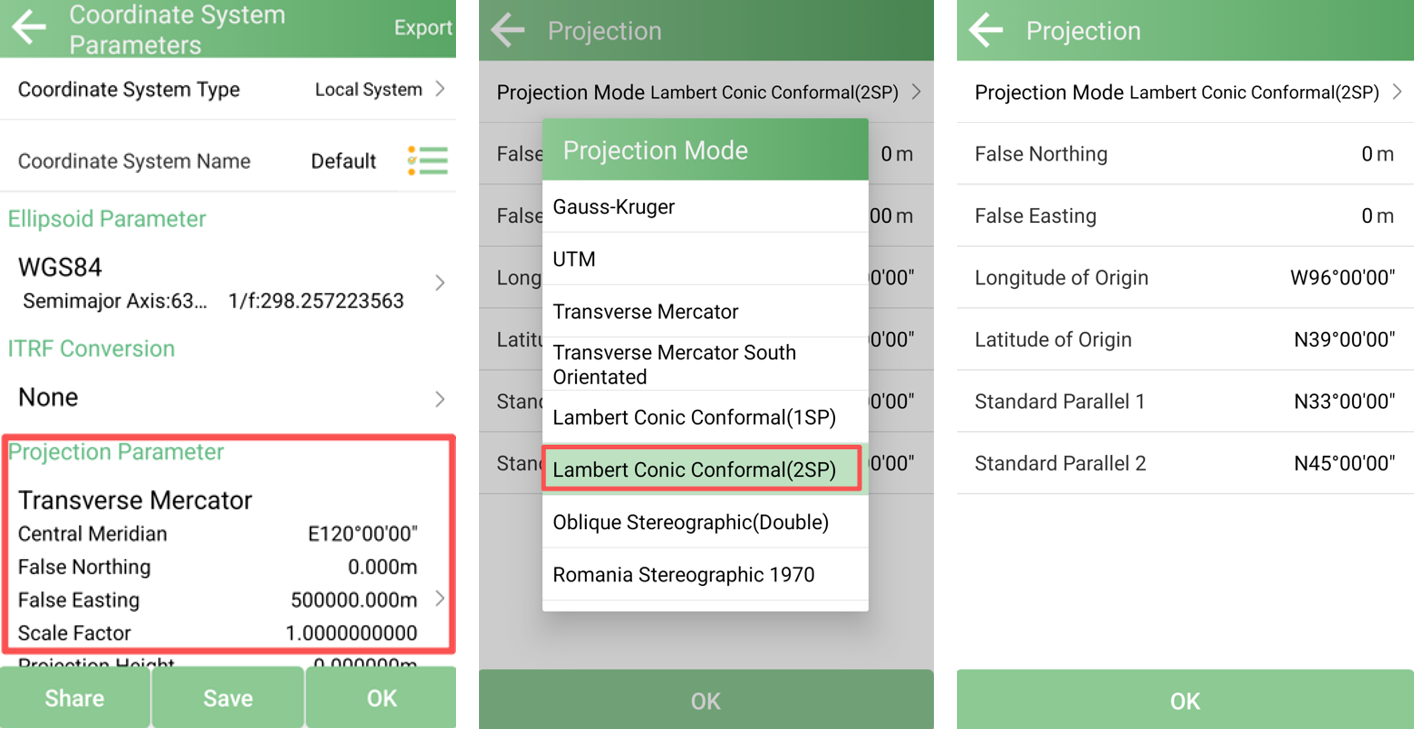

Nyissa meg a Projection Parameter felületet, és válassza ki a megfelelő vetületi modellt; ebben a példában a Lambert Conic Conformal (2SP) típust

Adja meg az alábbi paramétereket:

• False Northing

• False Easting

• Longitude of Origin

• Latitude of Origin

• Standard Parallel 1

• Standard Parallel 2

Az OKgombbal mentse a vetületi beállításokat.

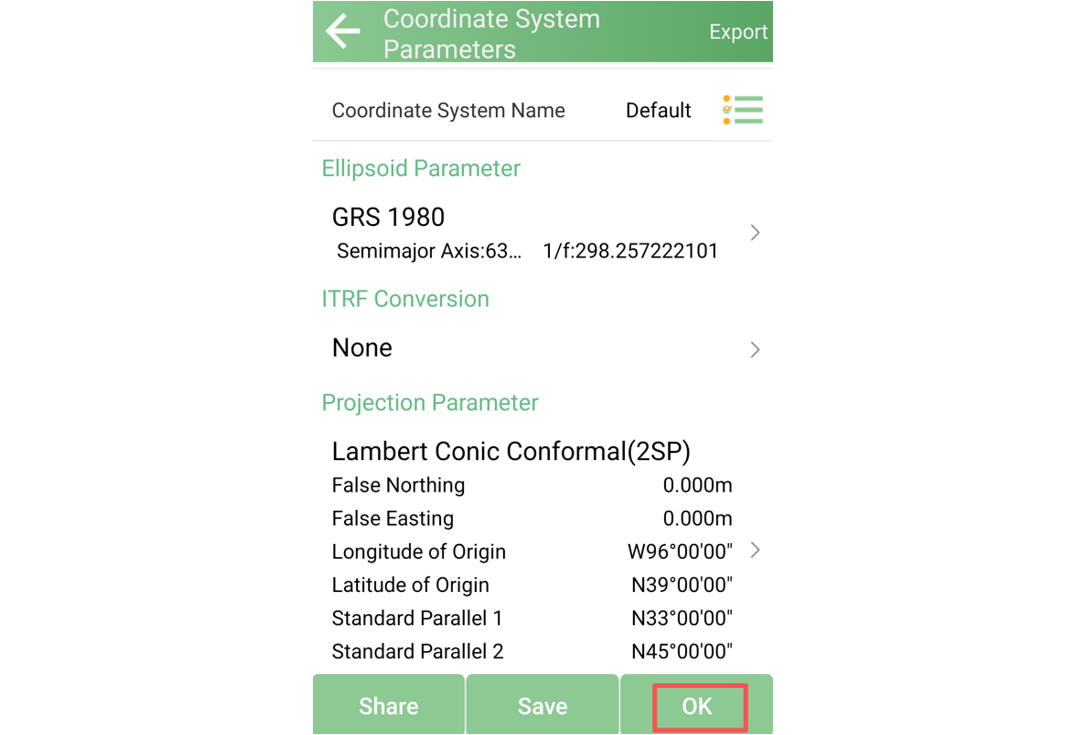

A fenti lépések után térjen vissza a Coordinate System Parametersfelületre, és az OK gombbal alkalmazza a koordináta-rendszert a projektre.

Megjegyzés:

A földrajzi szélesség és hosszúság megadásakor ügyeljen a szoftverben beállított formátumra. Ezt a Project >>> Software Settings menüben ellenőrizheti. Az értékeket a beállított formátumnak megfelelően kell beírni.

Ha például a földrajzi koordináták formátuma dd°mm'ss.ssss", és a megadni kívánt érték 43°14′2.95″, akkor 43.140295értéket kell beírnia, hogy a szoftver helyesen értelmezze a földrajzi koordinátát.

Ha a szükséges koordináta-rendszer nem szerepel a beépített listában, a paraméterek kézi importálása gyakorlati megoldást kínál a projekt helyes beállítására. Az ellipszoid- és vetületi paraméterek pontos megadásával egyedi vagy ritkábban használt koordináta-rendszerek is közvetlenül alkalmazhatók a SingularPadben, és a felmérési feladatok elvégezhetők.
