Tech Chat | Kódtár‑munkafolyamat, 2. rész: Kódok és vonalfüzérszámok használata a terepen

Az 1. részben bemutattuk a kódlisták létrehozását és kezelését a SingularPadben. A folytatás a kódok terepi mérés közbeni használatával foglalkozik: kiválasztásukkal, keresésükkel, valamint a vonalfüzérszámok alkalmazásával a vonalas elemek kezelésében és exportálásában.

3. A kódlista terepi használata

Miután a kódlistát hozzárendelte a projekthez, bármely mérési funkcióban elérheti a kódválasztó ikonnal.

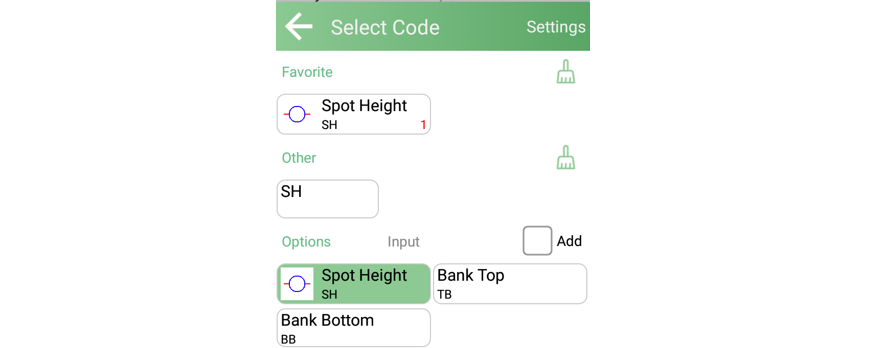

Az alábbi nézetben a teljes és a rövidített kódnév, valamint a pontszimbólum is látható.

3.1 Kód keresése

Megjegyzés: A kódlista keresője megkülönbözteti a kis- és nagybetűket. A keresőkifejezés írásmódja befolyásolja a találatokat.

Válassza ki a kódbeviteli mezőt:

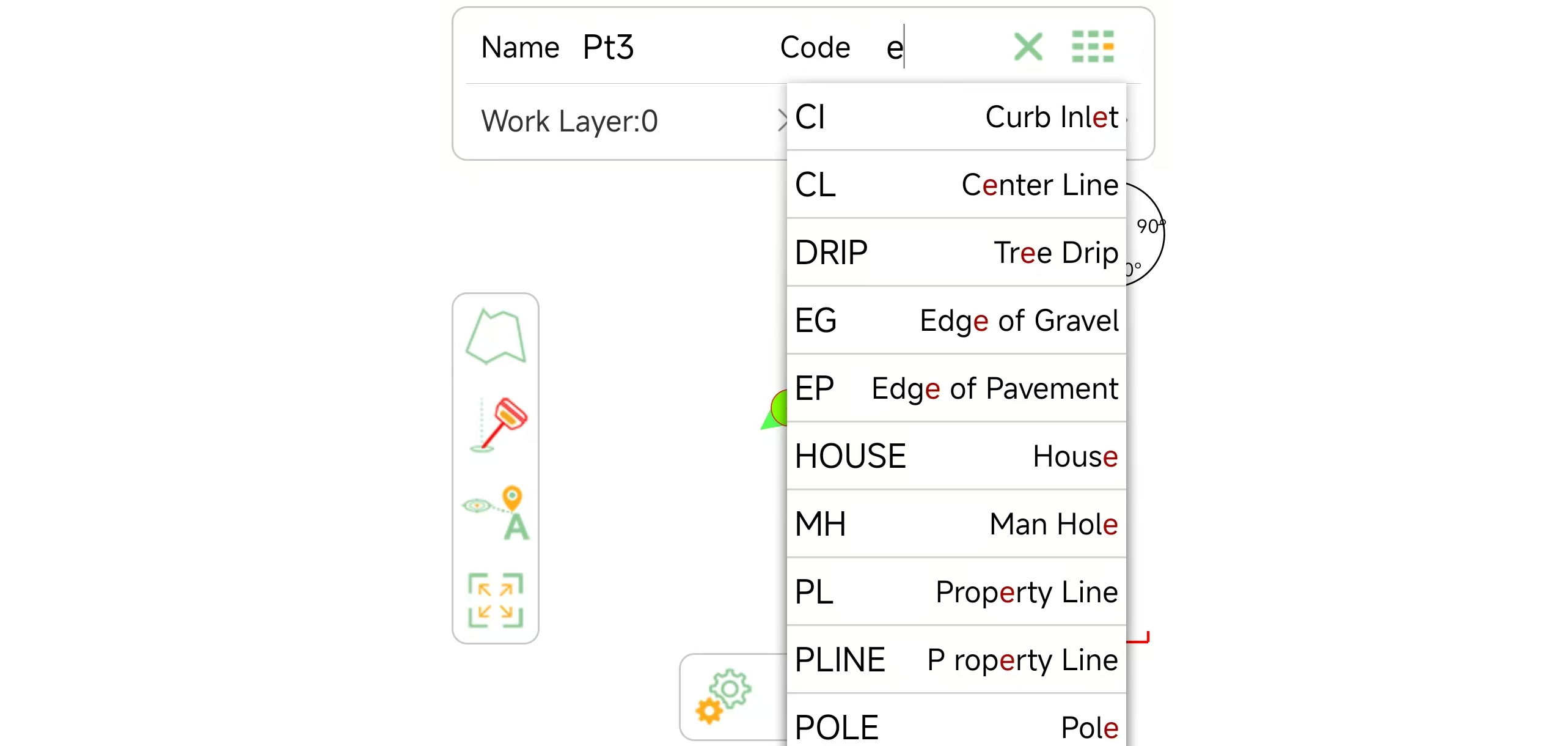

Kezdjen gépelni, például írjon kis „e” betűt. Figyelje meg, hogy csak az első kis „e” lesz kiemelve:

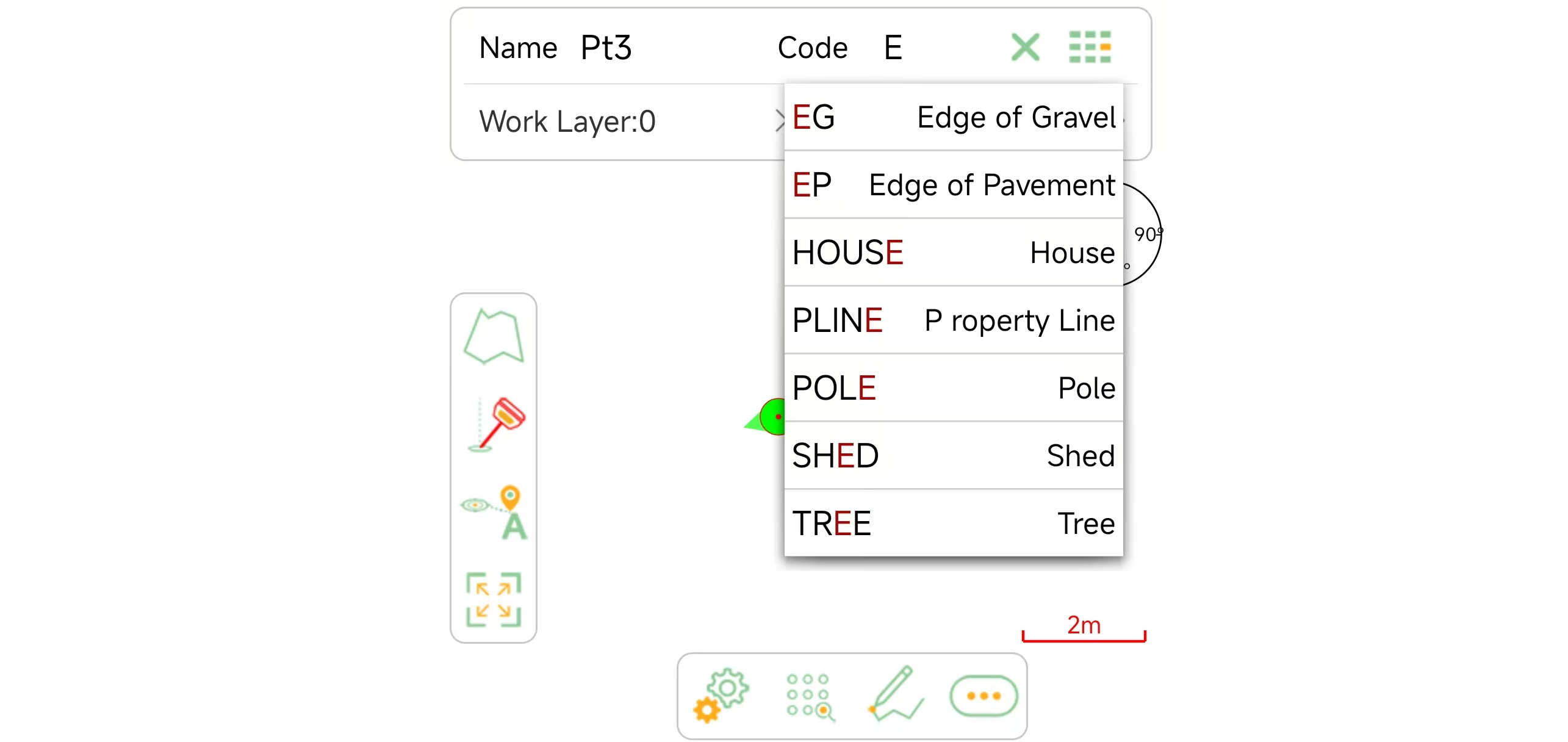

Nagy „E” megadásakor az „EG” első karaktere kerül kijelölésre:

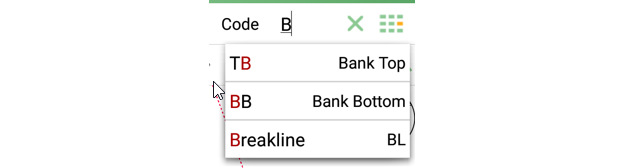

Másik példa: a nagy „B” megtalálja a megfelelő egyezéseket:

A kis „b” viszont nem ad találatot:

4. Vonalfüzérszámok kezelése a terepi munkafolyamatban

Ha a kódhoz a Code Library Manager felületén engedélyezte az Auto Connect lehetőséget, a terepi mérés során vonalfüzérszámokat rendelhet hozzá. A szoftver így automatikusan vonalakat rajzol az összetartozó pontok között, ami hasznos útobjektumok, szélek és topográfiai vonalak felméréséhez.

4.1 Vonalfüzérszámok megadása és módosítása

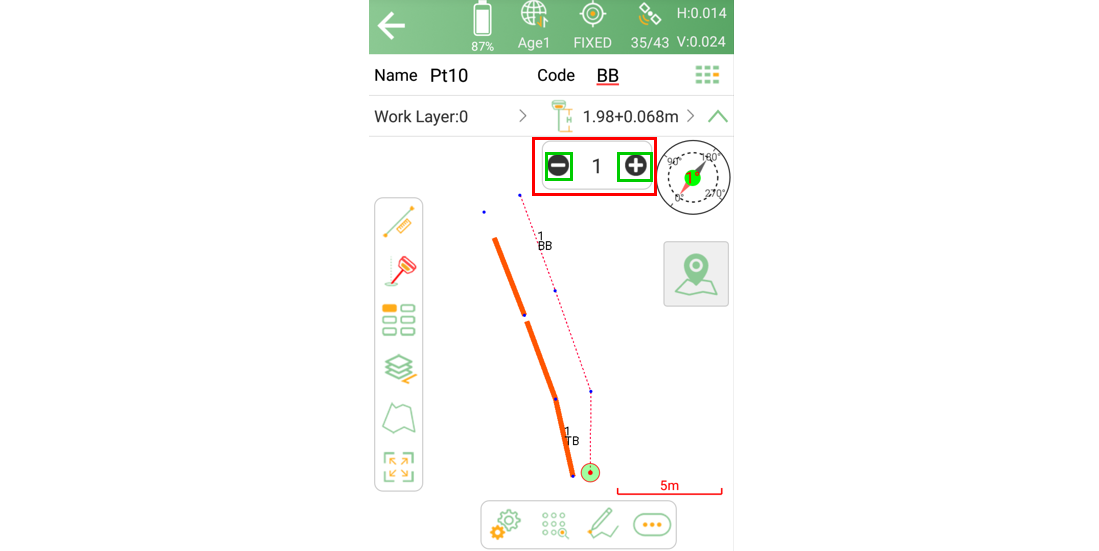

Összekapcsolt kód használatakor megjelennek a vonalfüzérszámot szabályozó plusz és mínusz ikonok. Két észlelés között ezekkel növelheti vagy csökkentheti a számot.

4.2 Meglévő vonal folytatása

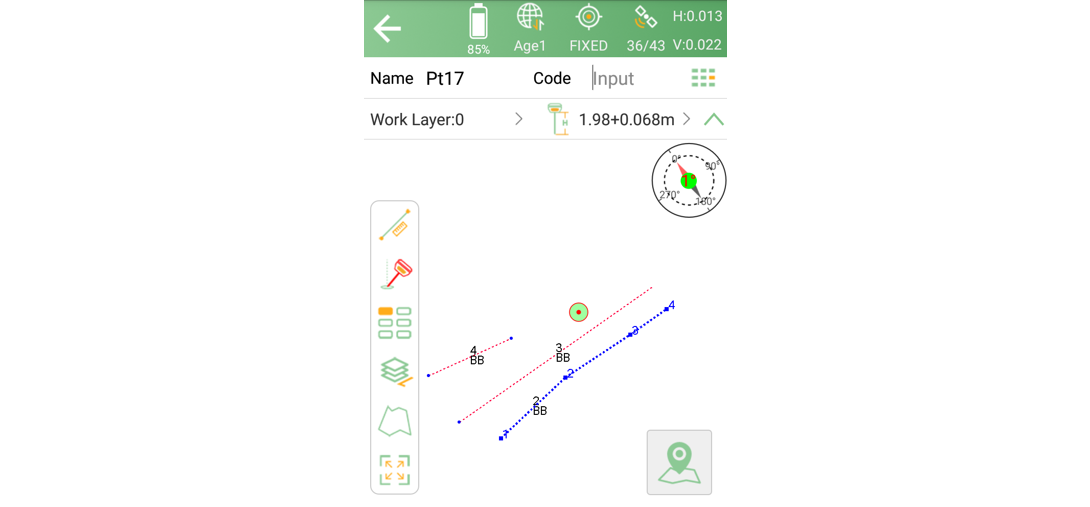

Meglévő vonalfüzér folytatásához:

• Válassza ki a kívánt, kékkel kiemelt vonalfüzérszámot.

• Az alsó eszköztáron érintse meg az Edit elemet.

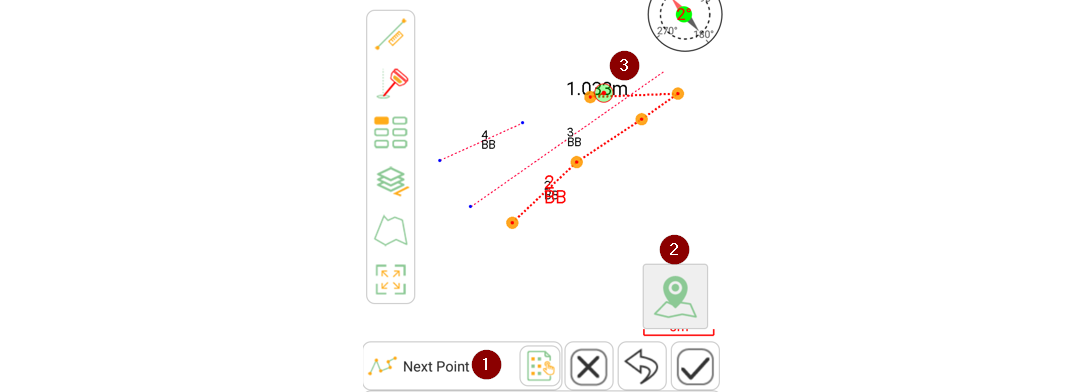

Ezután:

1. Válassza a Next Point lehetőséget.

2. Mérje meg az új helyet.

3. A vonal az új pontig bővül.

4.3 Vonalfüzér lezárása

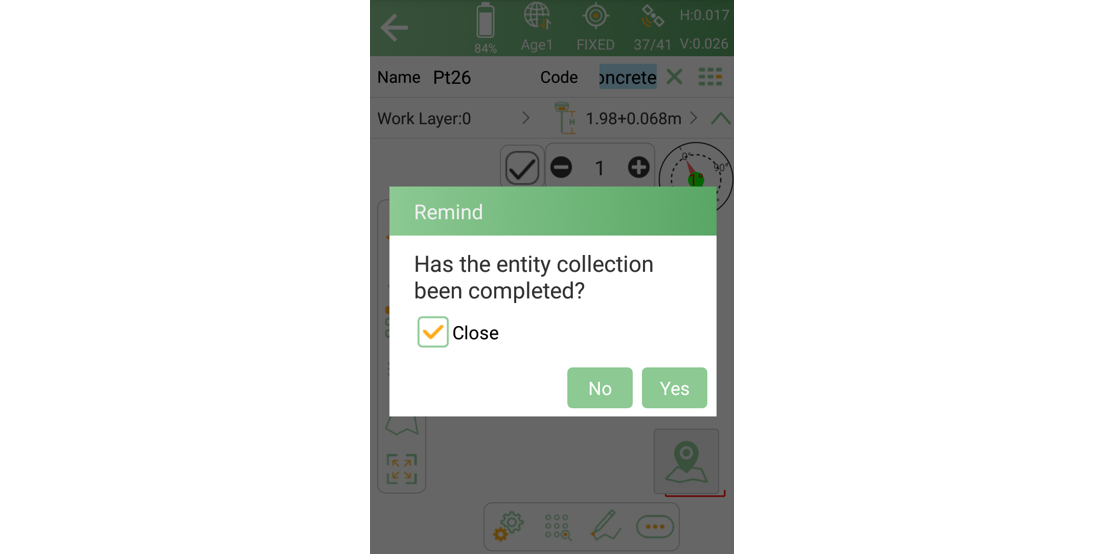

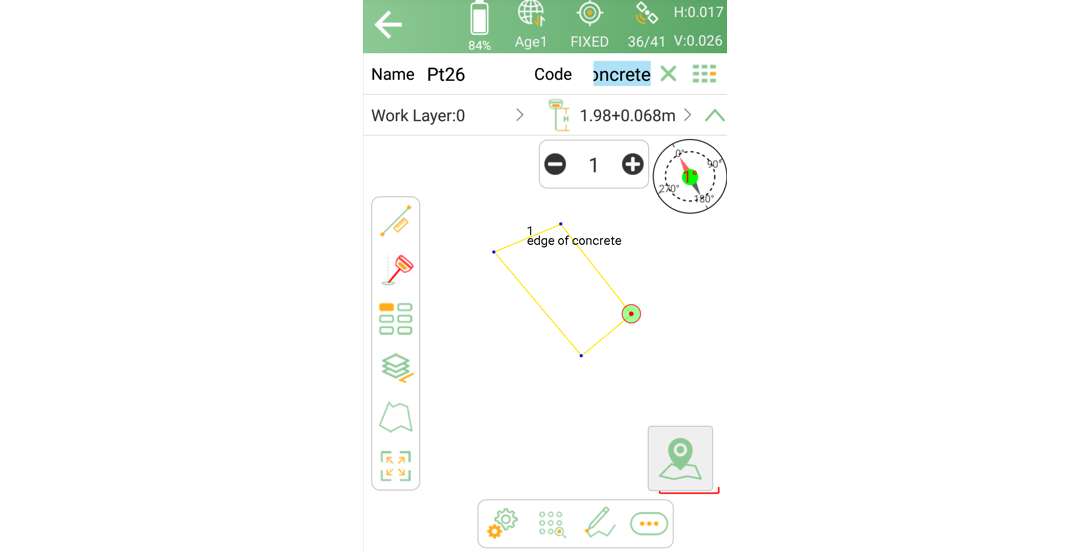

Polyline kód használatakor a SingularPad lehetővé teszi a vonalfüzér lezárását. A második észlelés után további párbeszédablak jelenik meg, ahol megszüntetheti az adott vonalfüzérszám használatát, vagy bezárhatja a vonalat.

4.4 Adatok exportálása vonalfüzérszámokkal

Mivel a vonalfüzérszám minden pontnál attribútumként tárolódik, CSV- vagy más formátumú exportba is bevonható.

Lépések:

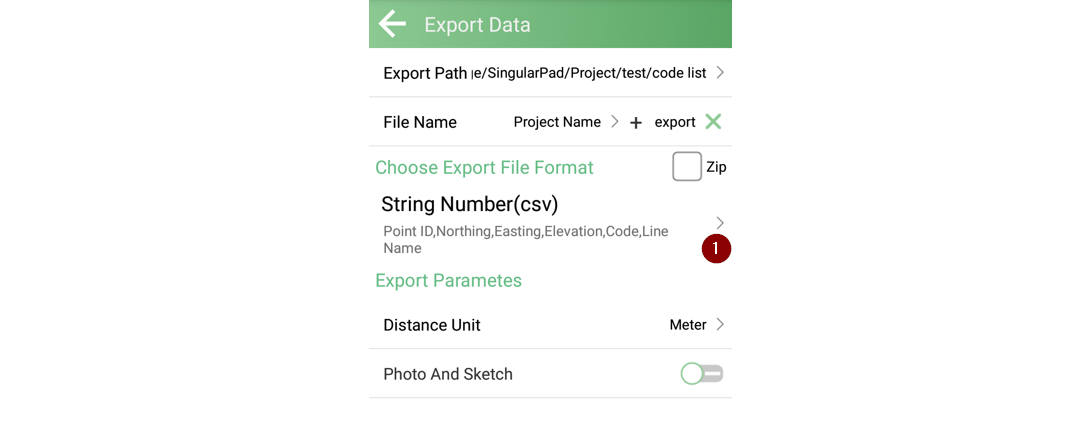

1. A Project lapon válassza az Export Data elemet.

2. Új fájltípus létrehozásához érintse meg a „>” ikont.

3. Alul érintse meg a New gombot.

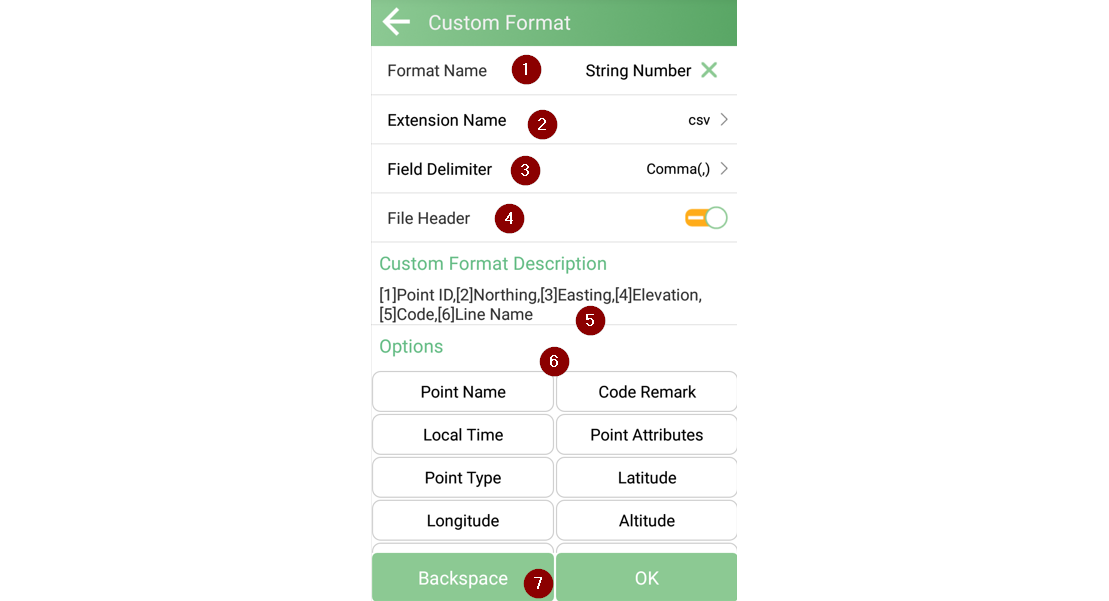

A megfelelő exportformátum létrehozásához:

1. Adjon nevet az exportsablonnak.

2. Határozza meg a fájlformátumot, például CSV.

3. Válasszon elválasztójelet.

4. Szükség szerint kapcsolja be a fejléceket.

5. Válassza ki az exportálandó attribútumokat; a vonalfüzérszámot külön kell kijelölni.

6. Állítsa be a kimeneti sorrendet.

7. Tekintse meg az előnézetet, majd mentse el.

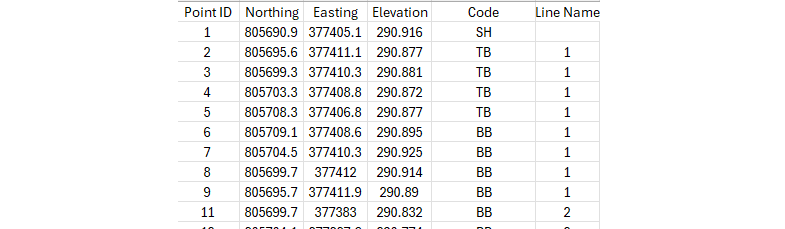

Példa vonalfüzérszámot is tartalmazó kimenetre:

A következő részben…

A 3. részben a Fast Code munkafolyamatot mutatjuk be: ez az eszköz felgyorsítja az ismétlődő mérési feladatokat, például a keresztszelvény-felvételt és az útfelmérést. Kövesse a folytatást!
