Tech Chat | Hogyan építsünk CORS‑állomást? – 2. rész

Az előző részekben áttekintettük a CORS-állomás ideális helyszínének kiválasztását és a GNSS-adatok minőségének elemzését. Ezek után megkezdhetjük a CORS-állomás kiépítését.

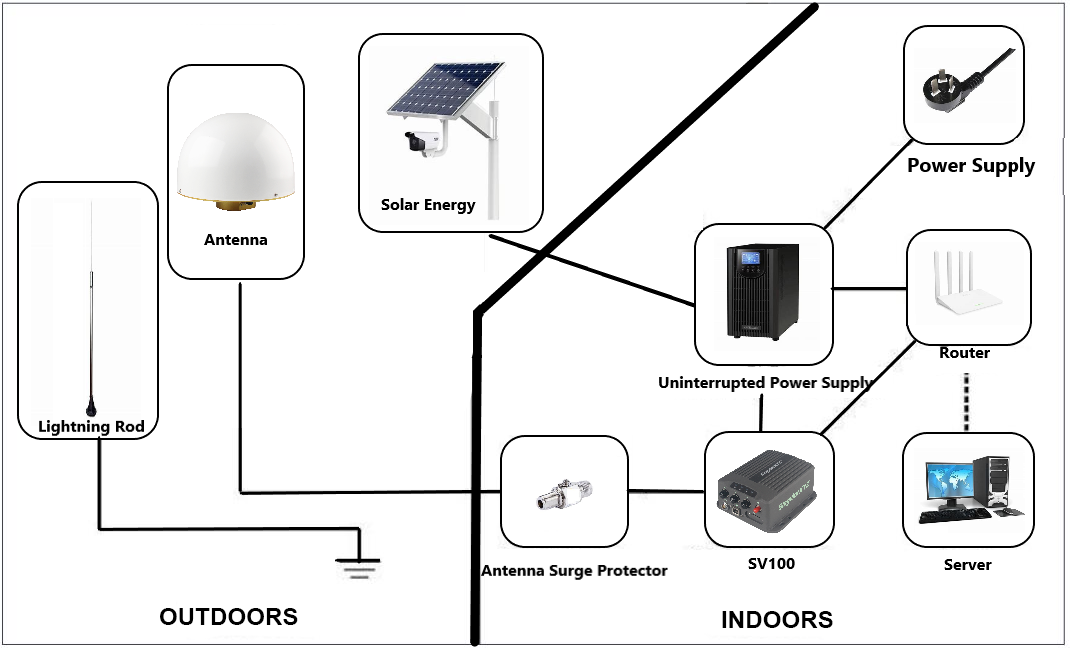

A CORS-állomás kiépítése az alábbi ábra szerint kültéri és beltéri részből áll. A kültéri rész GNSS-antennát, villámhárítót és opcionálisan napelemeket tartalmaz. A beltéri részhez GNSS-vevő – például SV100 –, antenna-túlfeszültségvédők, tápellátás és internetkapcsolat tartozik.

A kültéri kiépítésnél a GNSS-antenna elhelyezése az elsődleges szempont. Mai cikkünkben az SA500 fojtógyűrűs antenna példáján mutatjuk be a megfelelő szerelési mód kiválasztását.

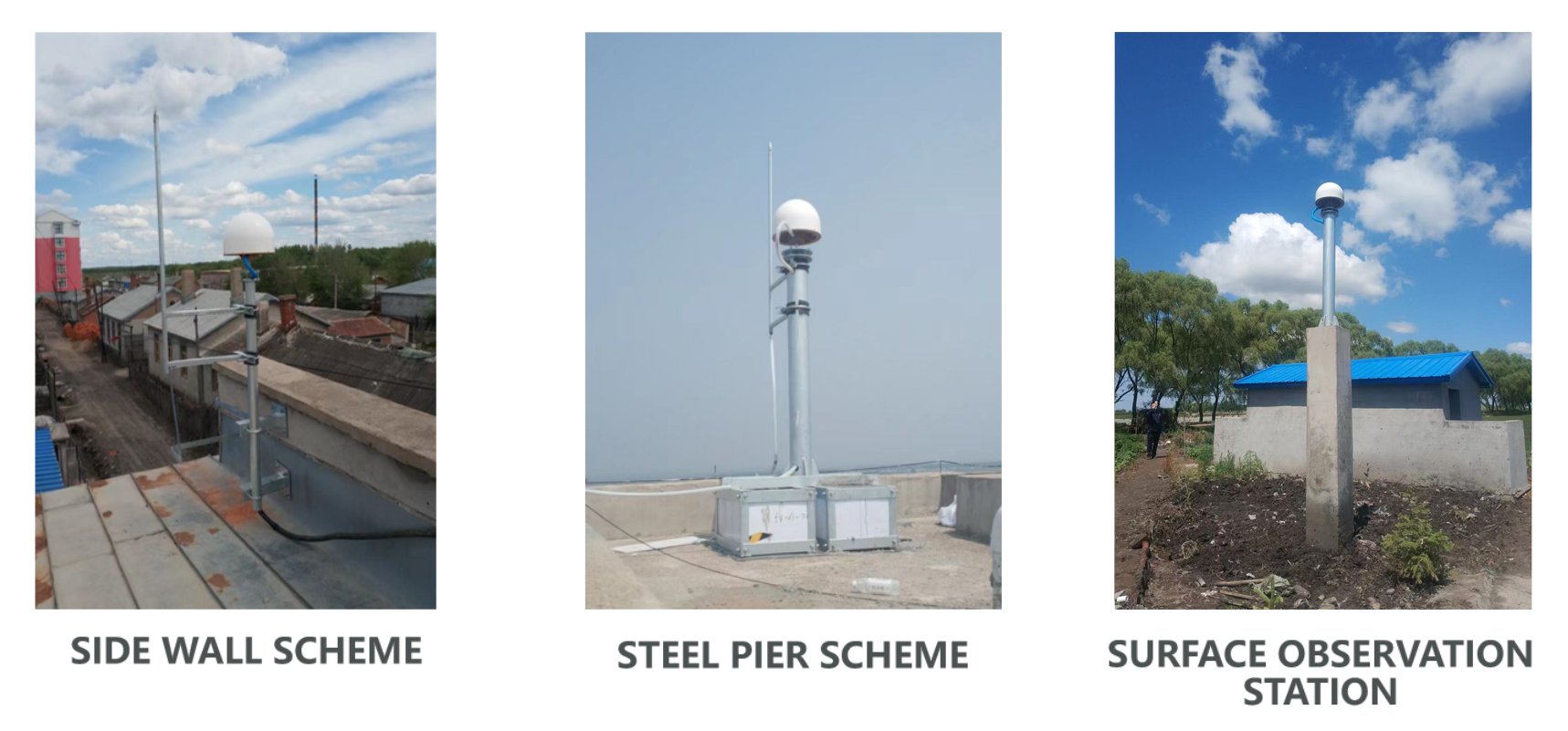

A telepítési környezettől függően általában háromféleképpen szerelhető fel az antenna.

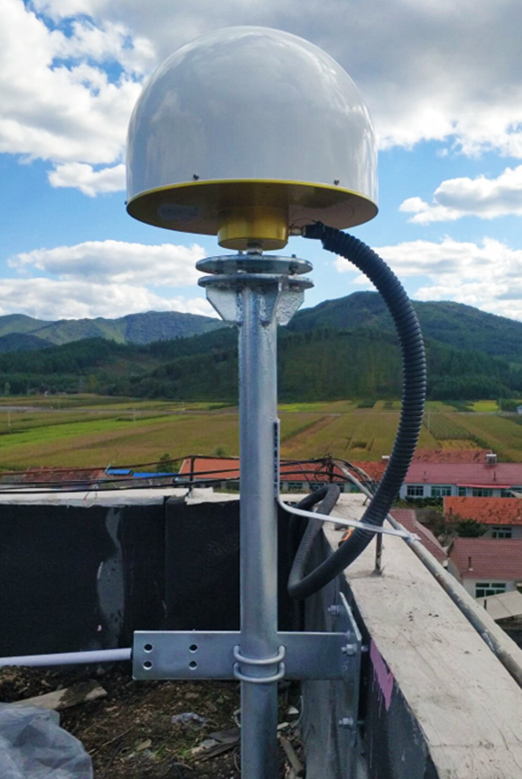

1. módszer: Oldalfali rögzítés

A telepítési környezet követelményei

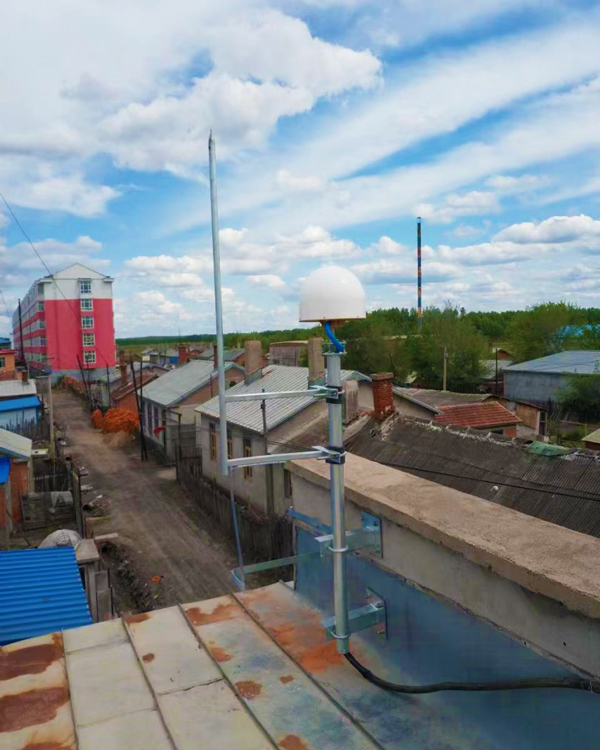

1. Ennél a módszernél a rögzítés a tető attikafalára kerül.

2. Az épület magassága legfeljebb 30 méter, kora legfeljebb 20 év legyen, és többszintes betonszerkezettel rendelkezzen.

3. A telepítéshez 20 cm-nél vastagabb és 70 cm-nél magasabb, szilárd fal szükséges.

4. A helyszín villámvédelmi adottságait átfogóan mérlegelni kell, a falat pedig földelni kell. Ha a meglévő villámvédelem nem biztosít megfelelő lefedettséget, további villámhárítók szükségesek.

A telepítés menete

1. lépés: Először fúrja ki, majd tisztítsa meg a falban a furatokat. A rögzítéshez elsősorban ragasztott dübelek használata javasolt.

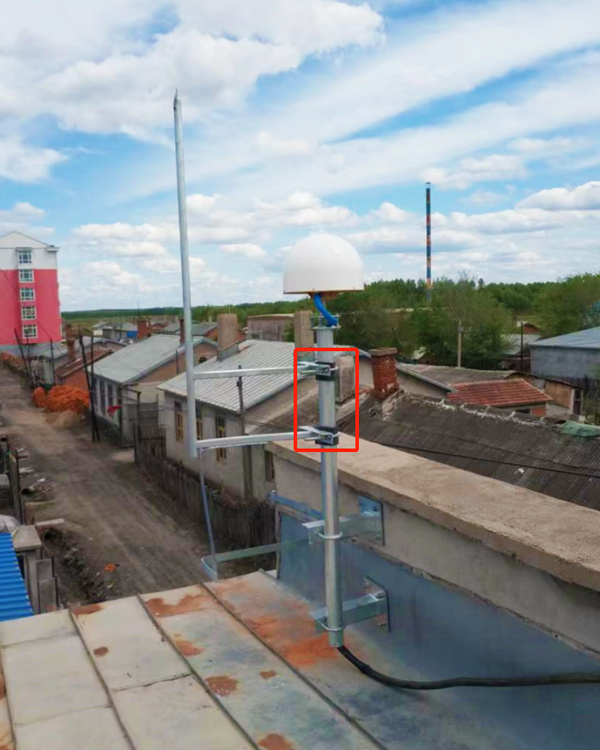

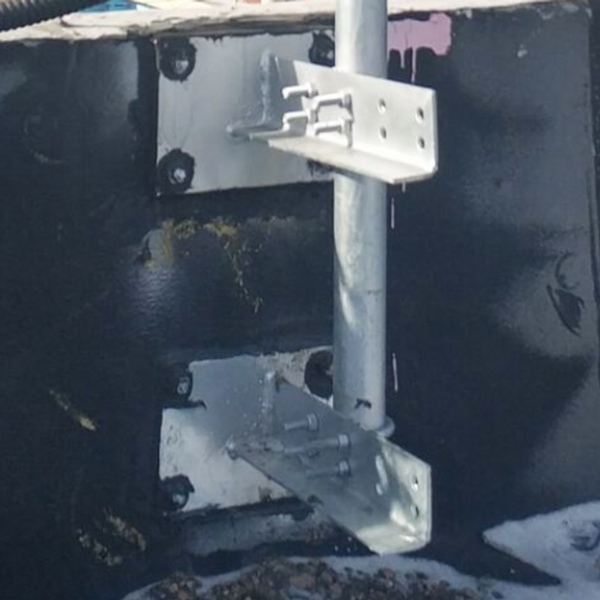

2. lépés: Mindkét tartókonzol mind a négy furatába kerüljön rögzítőcsavar; egyetlen csavar sem maradhat ki. A két tartókonzol talpa közötti távolság 30–60 cm legyen, a fal magasságához igazítva. A stabilitás és a biztonság érdekében az acélcső 30 cm-rel nyúljon a fal fölé.

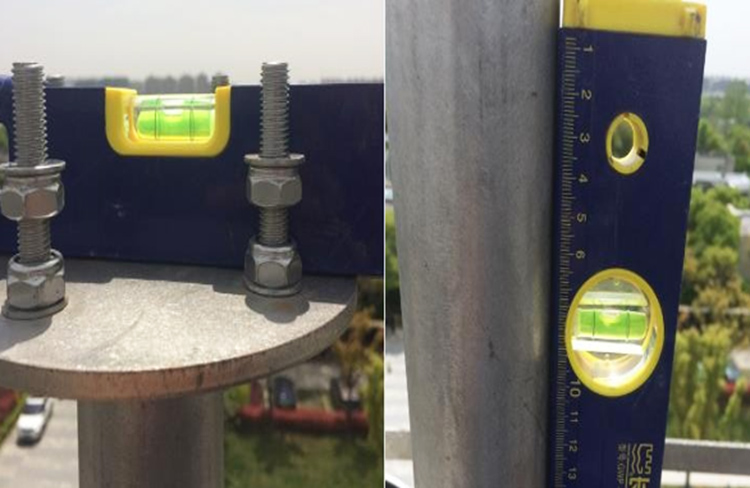

3. lépés: Az acélcső tetejére súlylemezt kell szerelni. Szereléskor az oldalfali cső a vízszintes síkra merőlegesen álljon. Az antenna általában a fal fölé kerül.

4. lépés: Szerelje fel a GNSS-antennát. Az antennától a beltéri műszerszobáig vezető antennakábelt védőcsőben kell elhelyezni. A védőcső mérete legyen megfelelő – például 30 mm átmérőjű vízcső –, és minden csatlakozást tömíteni kell.

5. lépés: Szerelje fel a villámhárítót. A villámhárító és az oldalfali tartórúd között legyen szigetelő; nem érintkezhetnek közvetlenül. A villámhárító levezetőjét forrasztással csatlakoztassa a földeléshez.

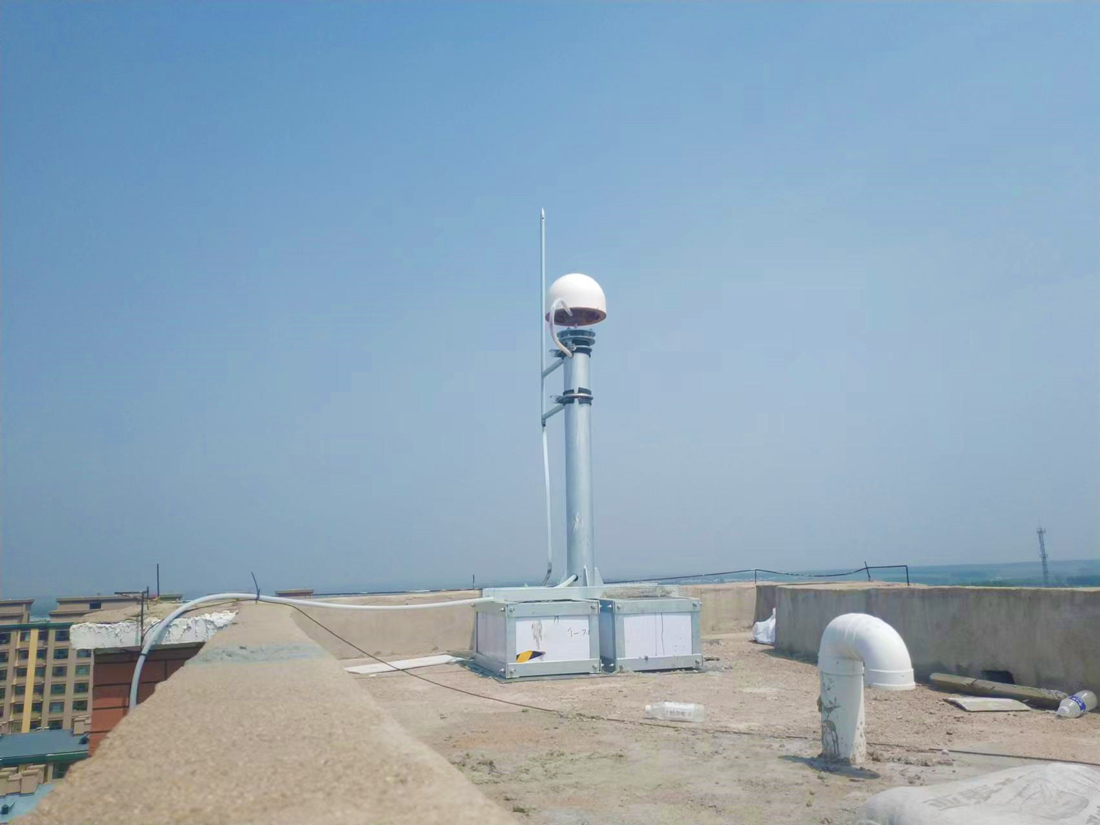

2. módszer: Acélpillér

A telepítési környezet követelményei

1. Az acélpilléres megoldás akkor használható, ha nincs az oldalfali rögzítéshez megfelelő tetőszerkezet.

2. A helyszínen széles látómező szükséges; 10°-nál nagyobb magassági szögben akadály ne takarja az égboltot.

3. A helyszín közelében ne legyenek többutas terjedést okozó, a műholdjeleket erősen visszaverő tárgyak, például nagy üvegfelületek vagy fém reklámtáblák.

4. A tető teherbírása feleljen meg a teljes szerkezet tömegének.

5. A helyszín villámvédelmi adottságait átfogóan mérlegelni kell, a falat pedig földelni kell. Ha a meglévő villámvédelem nem biztosít megfelelő lefedettséget, további villámhárítók szükségesek.

A telepítés menete

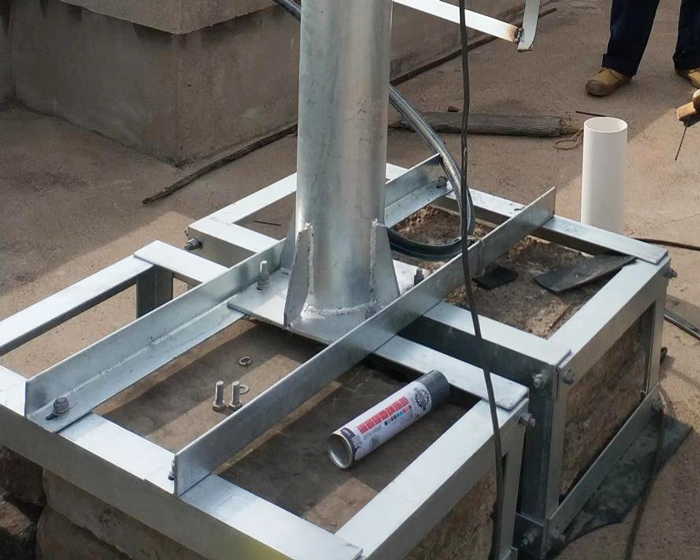

1. lépés: Először állítsa fel a talapzatot, és helyezzen bele cementblokkokat, hogy vízszintesen, stabilan, billegés nélkül álljon.

2. lépés: Szerelje fel és rögzítse az acéloszlopot.

3. lépés: Szerelje fel a fojtógyűrűs antennát és az antennakábelt. Ne feledkezzen meg a védőcsőről.

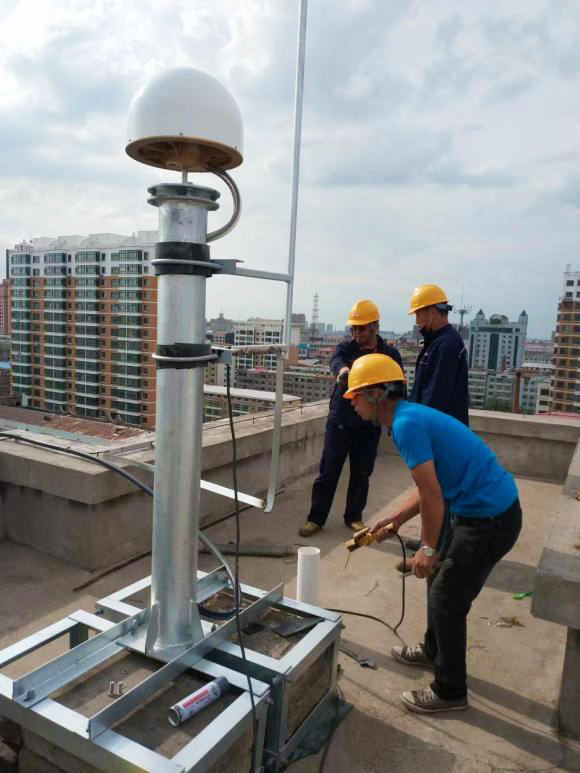

4. lépés: Szerelje fel a villámhárítót. A villámhárító és az acéloszlop között legyen szigetelő, hogy ne érintkezzenek közvetlenül. A villámhárító levezetőjét forrasztással csatlakoztassa a földeléshez.

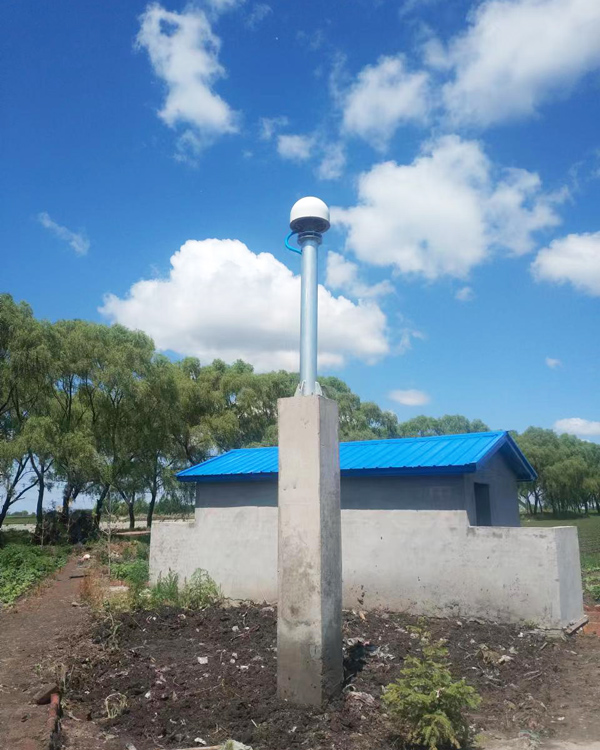

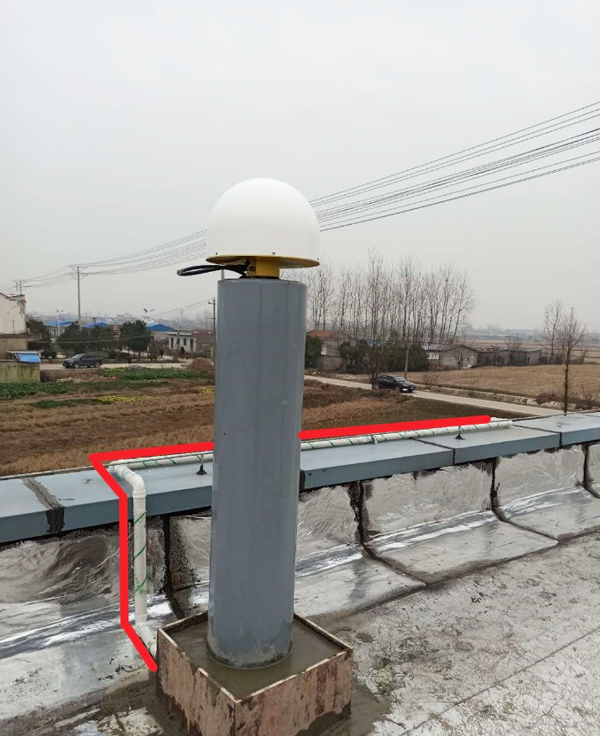

3. módszer: Talajra telepített megfigyelőállomás

A telepítési környezet követelményei

1. Ha az oldalfali vagy acélpilléres megoldás feltételei nem teljesülnek, a CORS-állomás a talajra is telepíthető.

2. A közelben álljon rendelkezésre stabil tápellátás és hálózati kommunikációs infrastruktúra.

3. Ennél a megoldásnál a telepítési helynek a helyszín meglévő villámvédelmének védett területén belül kell lennie; ellenkező esetben ez a módszer nem alkalmazható.

4. Csak szükség esetén válassza ezt a módszert, mert költségesebb az első két megoldásnál.

A telepítés menete

1. lépés: A megfelelő helyszín kiválasztása után ássa ki az alapgödröt a fagyott talajrétegig. Ha nincs fagyott talajréteg, 800 mm mélységig – sziklás talaj esetén 500 mm-ig – ásson; az alapgödör mérete kissé haladja meg az előírt méretet.

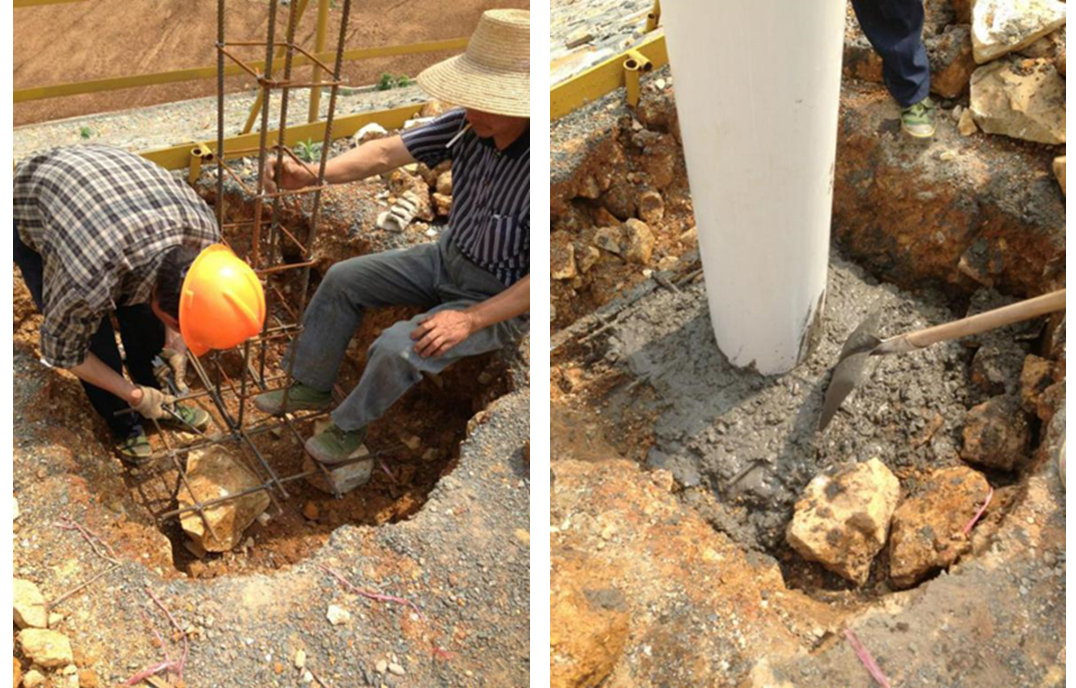

2. lépés: Helyezze a kiásott alapgödörbe az összekötözött betonacélt és a kábelvédő csöveket, majd betonozza ki.

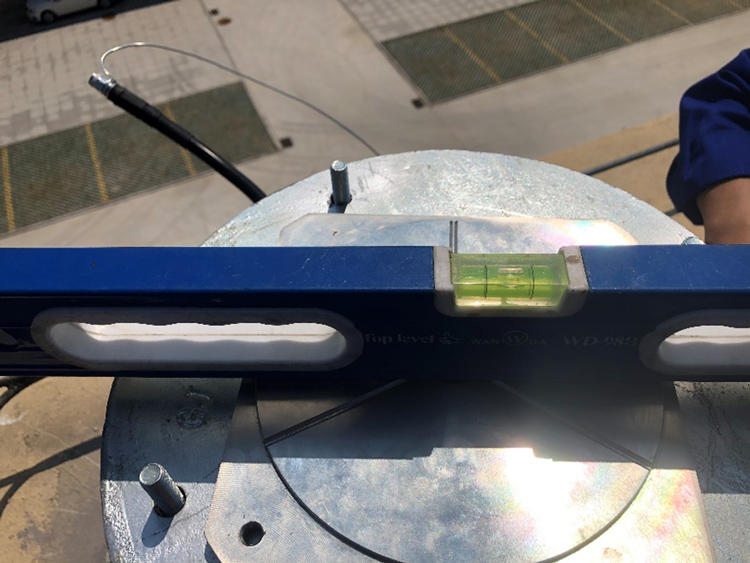

3. lépés: A betonozás után központosító eszközzel pontosan állítsa vízszintbe.

4. lépés: Szerelje fel a fojtógyűrűs antennát, az antennakábelt és a villámhárítót. Ne feledkezzen meg a védőcsőről.

A fentiek a kültéri GNSS-antenna telepítését ismertették. A következő részben a beltéri egységek telepítésével foglalkozunk.
