A mérőállomás egyesíti a szög-, távolság- és magasságkülönbség-mérés funkcióit, és szögmérési, távolságmérési, valamint koordinátamérési üzemmóddal rendelkezik. Az egyik legsokoldalúbb és leghasznosabb mérőműszer.
A pontosság biztosításához a mérőállomást az állásponton vízszintbe és pontra kell állítani. A két művelet azonban gyakran hat egymásra: a vízszintbe állítás elmozdíthatja a központosítást, a pontra állítás pedig megváltoztathatja a vízszintességet. Ezért gyors és hatékony munkamódszerre van szükség.
A pontra és vízszintbe állítás fogalma
A pontra és vízszintbe állítás a földmérés alapvető fogalmai közé tartozik. Ez az első művelet, amelyet minden földmérőnek el kell végeznie. Két részből áll: központosításból és vízszintbe állításból.
Pontra állítás: a műszer középpontját és a mérési pont középpontját ugyanarra a függővonalra helyezzük. Fő módszerei a függőónos, az optikai, a kényszerközpontosításos és a lézeres pontra állítás.
Vízszintbe állítás: a műszer állótengelyét függőlegessé tesszük, és a csöves libellát középre állítjuk.
A pontra és vízszintbe állítás célja
A pontra állítás célja, hogy a műszer középpontja és az álláspont jele ugyanazon a függővonalon legyen.
A vízszintbe állítás célja, hogy a libellabuborék beállításával a műszer állótengelyét függőleges helyzetbe hozzuk.
A pontra és vízszintbe állítás lépései
1. A műszerállvány felállítása

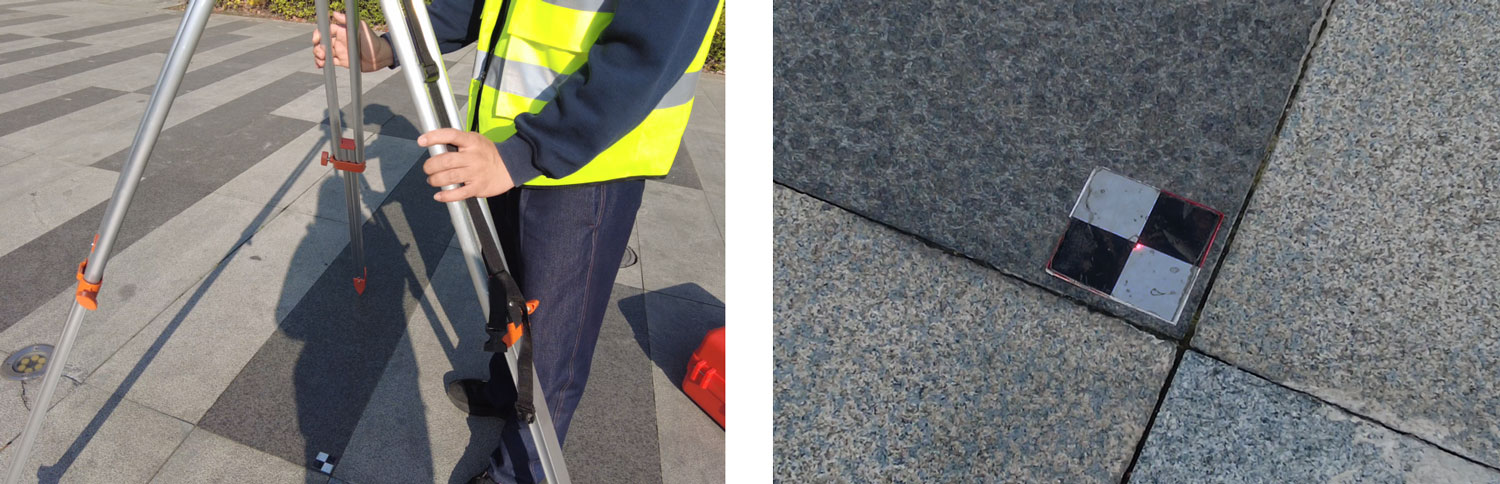

Oldja ki az állvány hevederét és lazítsa meg a csavarokat. Nyissa szét a lábakat megfelelő szögben, állítsa az állvány magasságát kissé vállmagasság fölé, majd húzza meg a csavarokat. Állítsa az állványt az ismert pont fölé úgy, hogy a talajon lévő pontjel a felső környíláson és a központi csavaron keresztül látható legyen. Az állványfej közel vízszintesen álljon.
2. A mérőállomás rögzítése az állványfejre
Vegye ki a mérőállomást a műszerdobozból, kapcsolja be, és forgassa a talpcsavarokat körülbelül középállásba, hogy mindkét irányban maradjon állítási lehetőség. Helyezze a műszert az állványra úgy, hogy a szelencés libella az egyik állványláb fölé kerüljön, majd húzza meg a műszertalp rögzítőkarját és a központi csavart. Mivel az állvány kissé vállmagasság alatt van, a műszer nagyjából szemmagasságba kerül.
3. Közelítő pontra állítás
Kapcsolja be a lézervetítőt, majd két kézzel fogja meg az állvány két lábát, és kissé emelje fel őket. A harmadik lábat támaszpontként használva mozgassa az állványt addig, amíg a lézerpont a talajon jelölt ismert pontra mutat. Ezután finoman engedje le a két lábat. Közben törekedjen arra, hogy az állványfej vízszintes maradjon.
4. Közelítő vízszintbe állítás
① Az állványlábak beállítása: Az állvány helyzetének megtartása mellett a lábak hosszának változtatásával állítsa középre a szelencés libella buborékját. Mivel a libella az egyik láb fölött helyezkedik el, ezzel a lábbal szabályozható a buborék előre-hátra mozgása, a másik két lábbal pedig az oldalirányú elmozdulása.

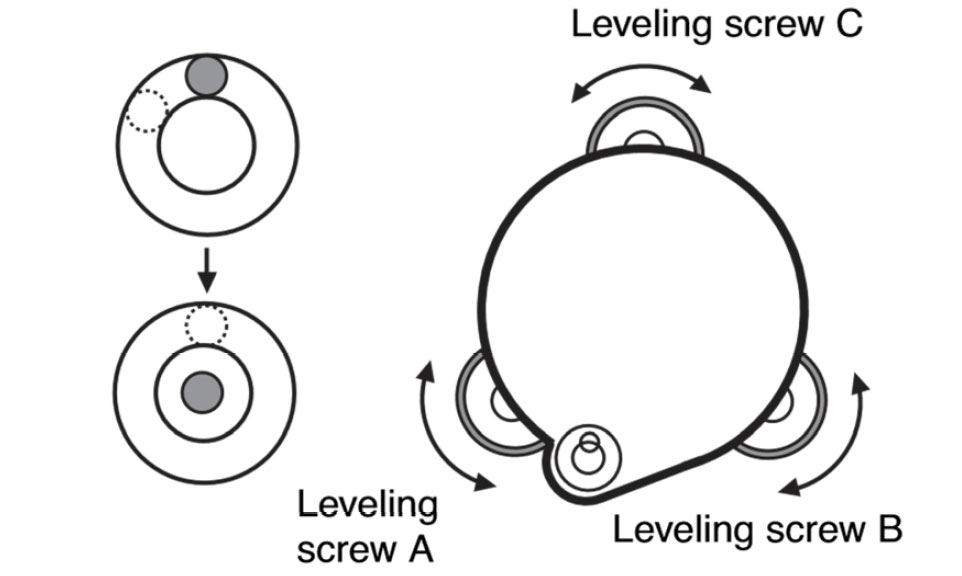

② A talpcsavarok beállítása: Az A és B talpcsavarral mozgassa a szelencés libella buborékját. A buborék ekkor a két állított talpcsavar középpontját összekötő egyenesre merőleges vonalra kerül. Ezután a C talpcsavarral állítsa a buborékot a libella közepére.
5. Pontos vízszintbe állítás

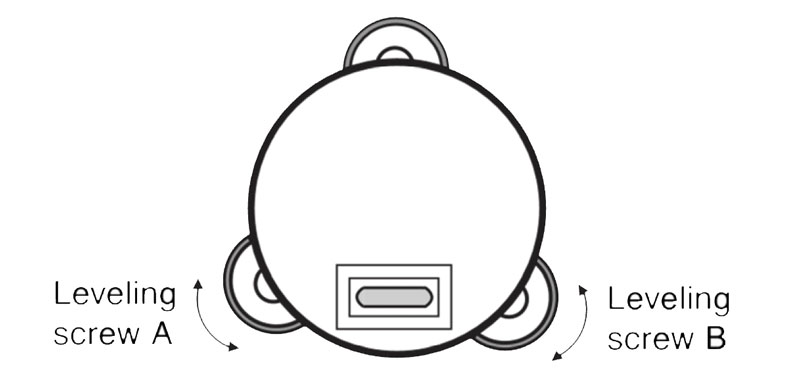

A vízszintes mozgató- és kötőcsavar segítségével fordítsa el a műszert úgy, hogy a csöves libella párhuzamos legyen az A és B talpcsavart összekötő egyenessel. Ezután az A és B csavar forgatásával állítsa középre a buborékot.

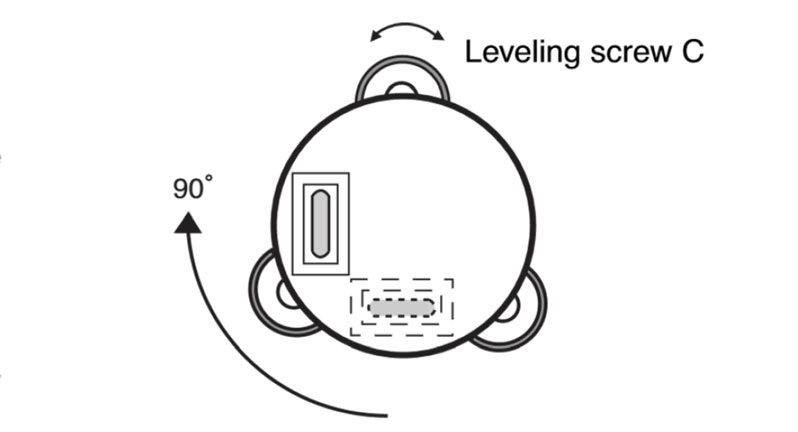

Fordítsa el a műszert 90°-kal az állótengely körül, majd a megmaradt, C talpcsavarral ismét állítsa középre a buborékot. Ismételje meg a műveletet minden 90°-os helyzetben, és ellenőrizze, hogy a buborék mind a négy helyzetben középen marad-e.
6. Pontos pontra állítás
Vízszintbe állítás után kapcsolja be a lézervetítőt, és ellenőrizze, hogy a mérőállomás továbbra is a pont fölött áll-e. Lazítsa meg az állványcsavart, óvatosan csúsztassa a műszert addig, amíg a lézerpont a pontjel közepére kerül, majd húzza meg a csavart. A műszert elfordítás nélkül csúsztassa, hogy a libellabuborék a lehető legkevésbé mozduljon el.
