Tech Chat | Az SV100 beállítása hordozható bázisállomásként
Az SV100 GNSS-vevő bázisként használva CORS-állomásként és hordozható bázisállomásként egyaránt beállítható. Korábbi cikkeinkben bemutattuk, hogyan konfigurálható referenciaállomásként számítógépről. Ma azt ismertetjük, hogyan állítható fel a terepen hordozható bázisállomásként földmérő roverekhez, traktorokhoz vagy munkagépekhez.
Előkészületek
SV100 GNSS-vevő és SA100 GNSS-antenna.
Külső tápellátás.
SIM-kártya GSM-üzemmódhoz.
Egyéb tartozékok, köztük 4G-antenna vagy ostorantenna, műszerállvány, 30 cm-es hosszabbítórúd és a szükséges kábelek.
Telepítés

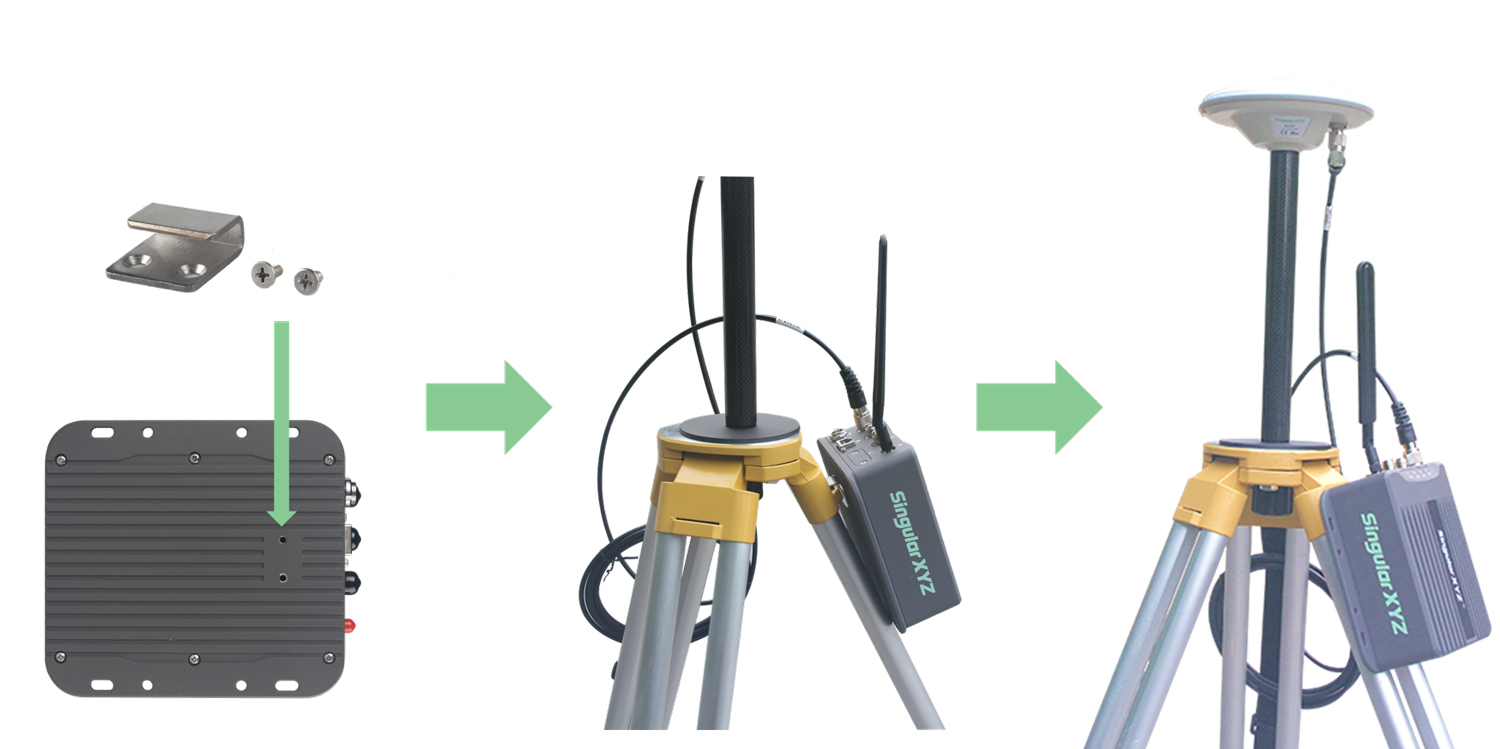

Az SV100 hordozható bázisállomás telepítéséhez kövesse az alábbi lépéseket:
Szerelje fel a levehető akasztót az SV100 aljára, amellyel az eszköz egyszerűen az állványra akasztható.
Szerelje fel az SA100 antennát az állványra, és GNSS-kábellel csatlakoztassa az SV100-hoz.
GSM-üzemmód esetén szerelje fel a 4G-antennát, és helyezzen SIM-kártyát az SV100-ba. Belső rádiós üzemmód esetén az ostorantennát szerelje fel az SV100-ra.
DC-kábellel csatlakoztassa az SV100-at a külső tápforráshoz.
Megjegyzés:
Ha ismert ponton állítja fel a bázist, műszertalp segítségével központosítsa és szintezze az SA100 antennát, majd mérje meg a talaj és az SA100 antenna ARP referenciapontja közötti magasságot.
A rádiómodul opcionális.
Beállítás
A hordozható bázist gyakran a helyszínen kell beállítani, ahol az okostelefon kényelmesebb a számítógépnél. A SingularXYZ csapata két lehetőséget kínál az SV100 okostelefonos konfigurálására.
1. módszer:Beállítás a hamarosan megjelenő SingularNav Android-alkalmazással.
2. módszer: Beállítás az SV100 webes felületén:
1. lépés: Bejelentkezés az SV100 webes felületére
Mobiltelefonnal csatlakozzon az SV100 WiFi-hálózatához (alapértelmezett WiFi-jelszó: 12345678); a hálózat neve az SV100 sorozatszáma. Nyissa meg a mobilböngészőt, írja be a 192.168.10.12 IP-címet, majd jelentkezzen be az SV100 webes felületére.
Kezdeti felhasználónév: admin
Kezdeti jelszó: admin

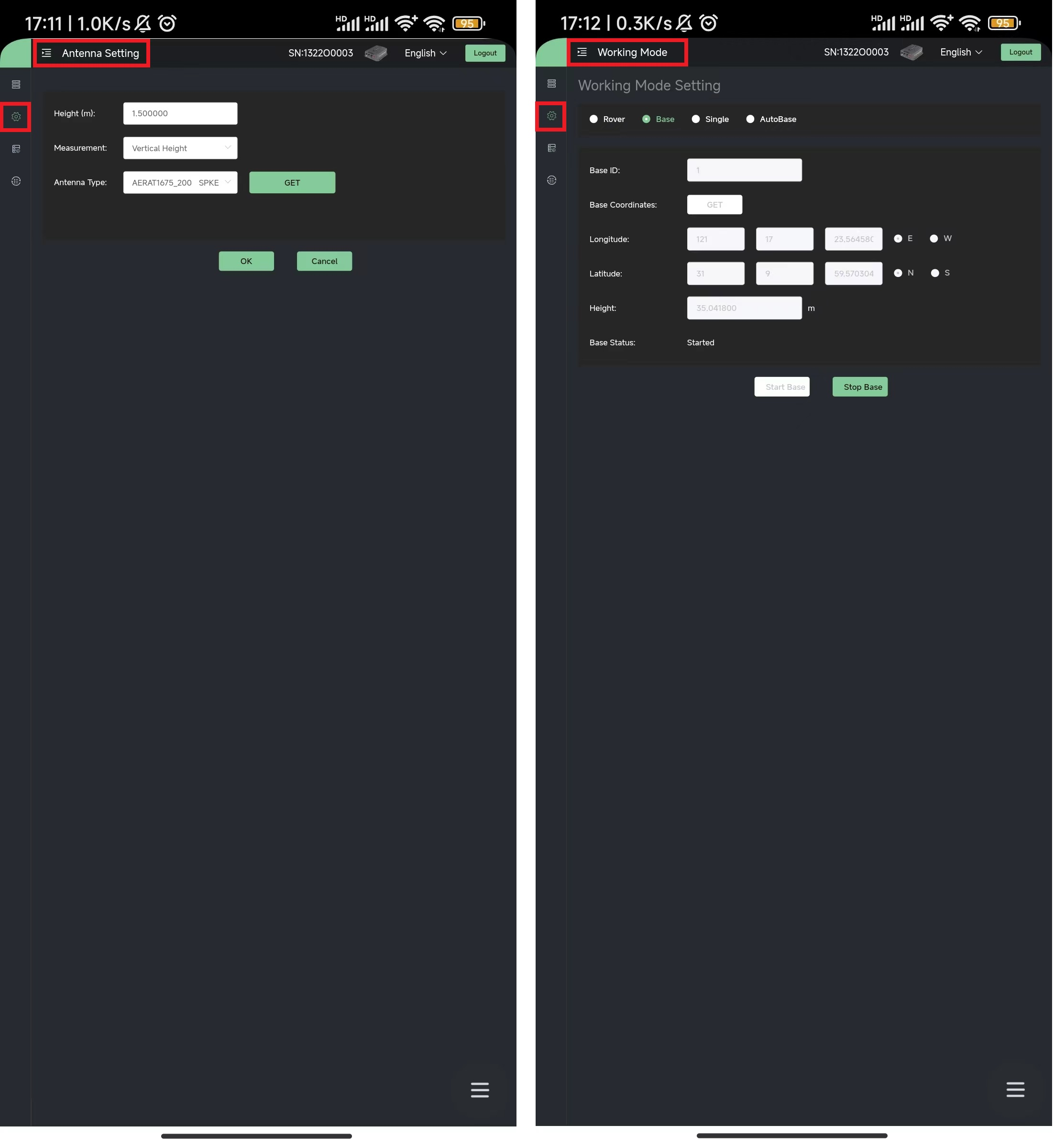

2. lépés: A bázis és az antenna paramétereinek megadása
A Device Configuration >> Working Mode menüpontban válassza a Base üzemmódot. A GET gombbal kérje le automatikusan a bázis koordinátáit, majd kattintson a Start Base gombra.
Ha ismert ponton állítja fel a bázisállomást, először a Device Configuration >> Antenna Setting menüpontban adja meg az antennaparamétereket. Írja be a mért magasságot, és az Antenna Type mezőben válassza az SA100 típust. Ezután a Device Configuration >> Working Mode menüpontban adja meg a bázis ismert koordinátáit.
3. lépés: A munkamódok beállítása
1. Belső GSM-üzemmód (alapkivitel)

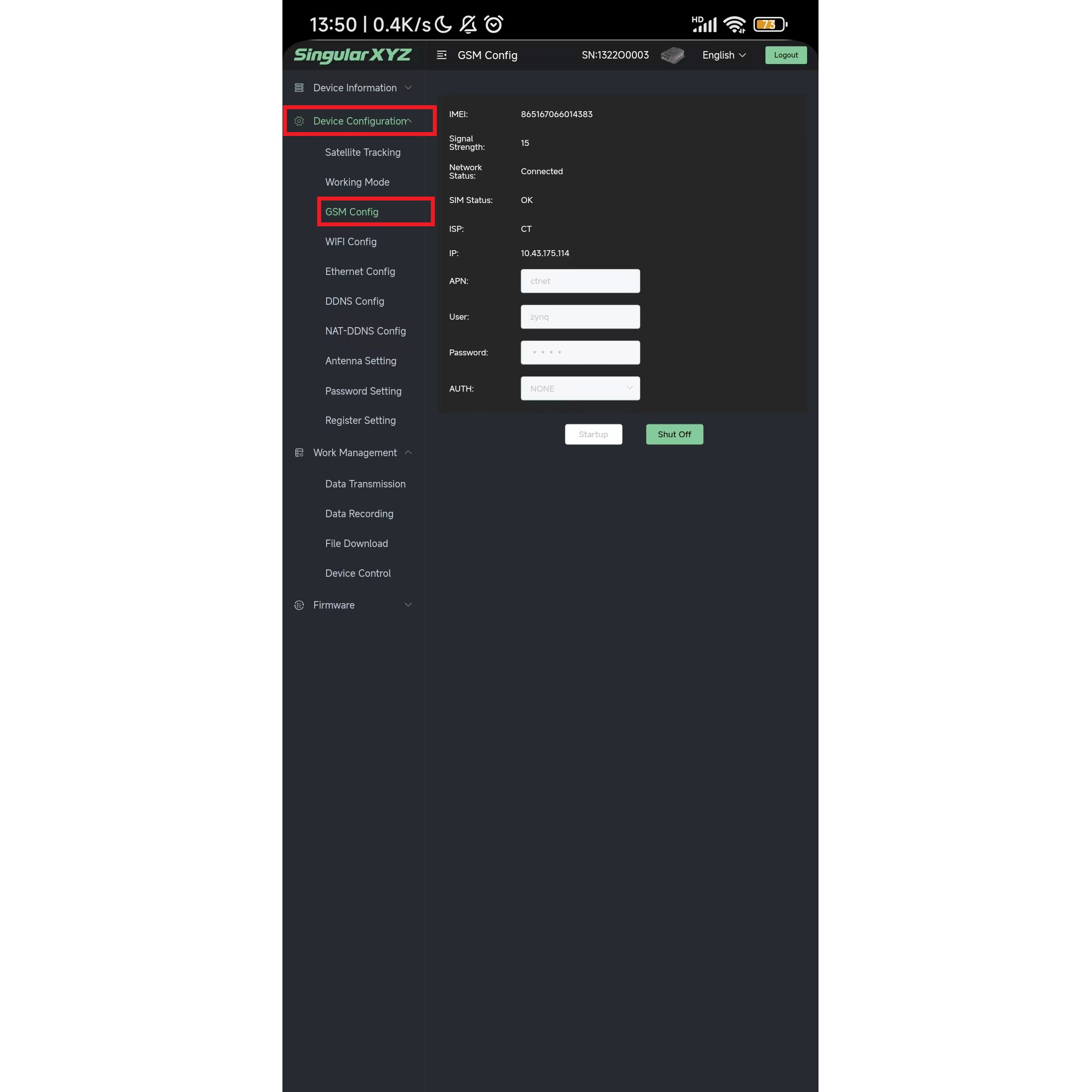

Először a Device Configuration >> GSM Config menüpontban a Startup beállítással indítsa el a 4G-kapcsolatot.

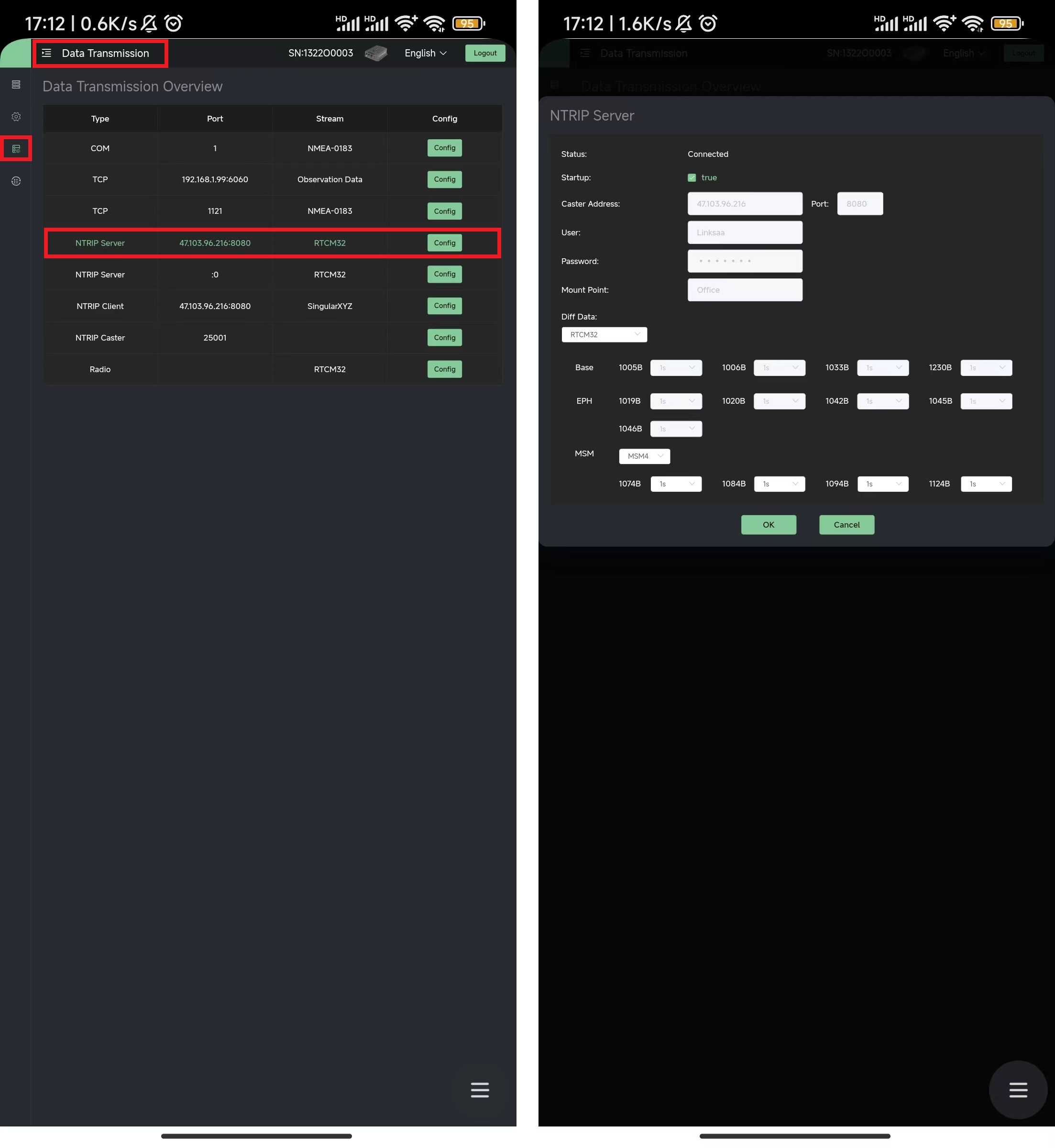

Ezután nyissa meg a Work Management >> Data Transmission menüpontot, és az NTRIP Server csatorna Config gombjára kattintva adja meg a Caster címét, a Port és Mountpoint name értékét, valamint a kapcsolódó beállításokat a bázis differenciális adatainak NTRIP-casterre továbbításához. Jelölje be a Startup mezőt, majd kattintson az OK gombra.
2. Belső rádiós üzemmód (opcionális)

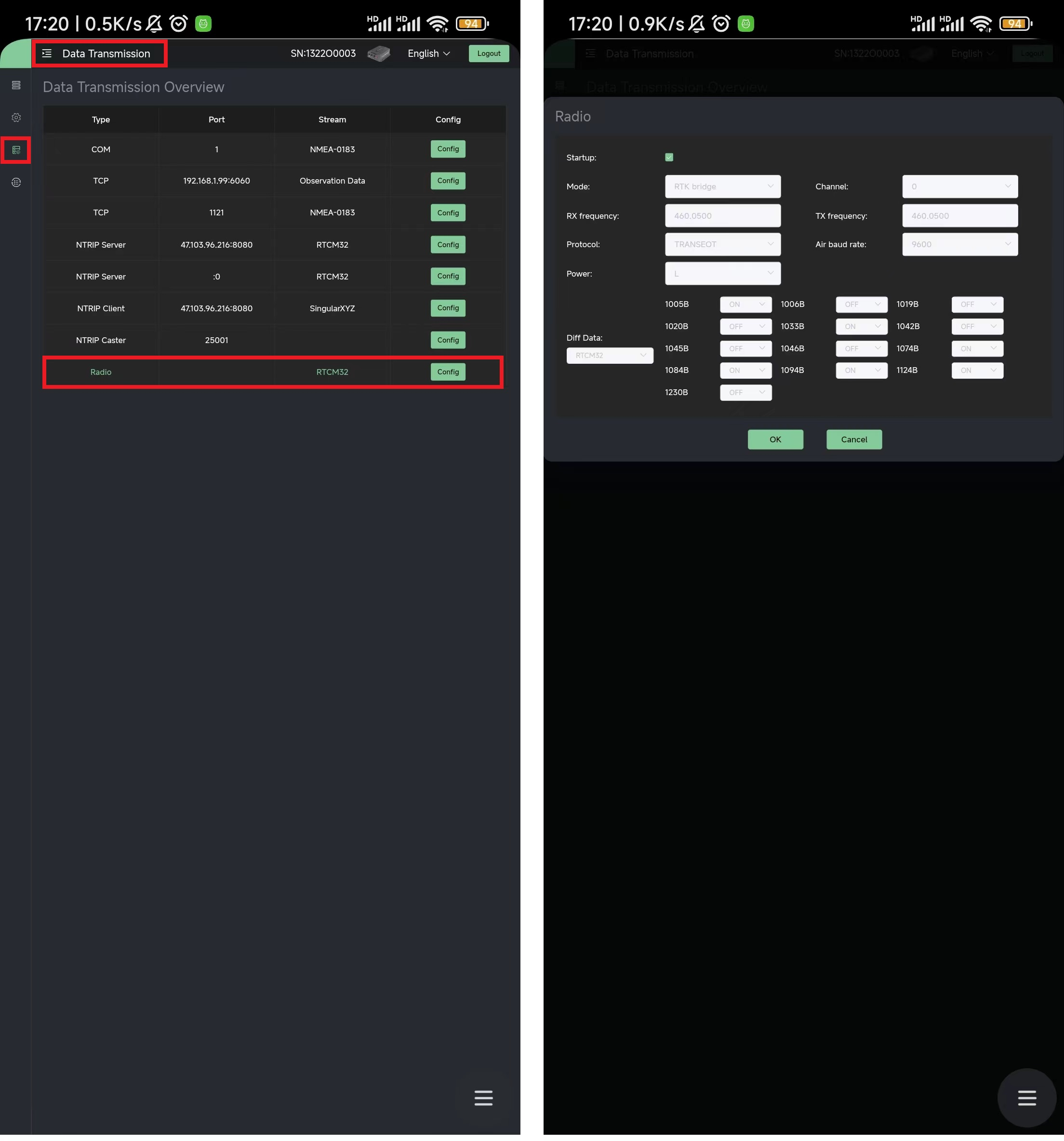

Nyissa meg a Work Management >> Data Transmission menüpontot, és kattintson a Radio csatorna Config gombjára. A Mode értéke legyen Transmit; az adási frekvenciát (TX frequency), a protokollt és a teljesítményt igényei szerint állítsa be. Jelölje be a Startup mezőt, majd kattintson az OK gombra.
Most már csatlakoztathatja rovereszközeit az SV100 hordozható bázisállomáshoz, és megkezdheti a munkát.
