Tech Chat | Az NGS antennakalibrációs fájljainak értelmezése és használata: ANTEX és ANTINFO

Előző cikkünkben a GNSS-antennakalibrálás alapjait és az NGS-tanúsítás szerepét ismertettük. Most közelebbről megvizsgáljuk az NGS által készített ANTEX- és ANTINFO-kalibrációs fájlokat, azok értelmezését és gyakorlati GNSS-munkafolyamatokban történő alkalmazását.

1. Mik az ANTEX- és ANTINFO-fájlok?

Az NGS két szabványos formátumban teszi közzé az antennakalibrálás eredményeit:

• ANTINFO (.txt): tömör összefoglaló az átlagos fázisközéppont-eltolódásokról (PCO) és az egyszerűsített fázisközéppont-változásokról (PCV).

• ANTEX (.atx): átfogó, GNSS-szoftverekben széles körben használt fájl, részletes frekvencia- és irányfüggő PCO/PCV-modellekkel.

Mindkét formátum az antenna fázisközéppontjának viselkedését írja le, eltérő részletességgel.

2. Az ANTINFO-fájl felépítése

Az ANTINFO ember számára könnyen olvasható formátum. Jellemző tartalma:

• Az antennamodell adatai, például gyártó és cikkszám.

• Átlagos eltolások (PCO-értékek) az északi, keleti és felfelé mutató tengely mentén.

• Magassági és azimutszögek szerint összesített PCV-korrekciók.

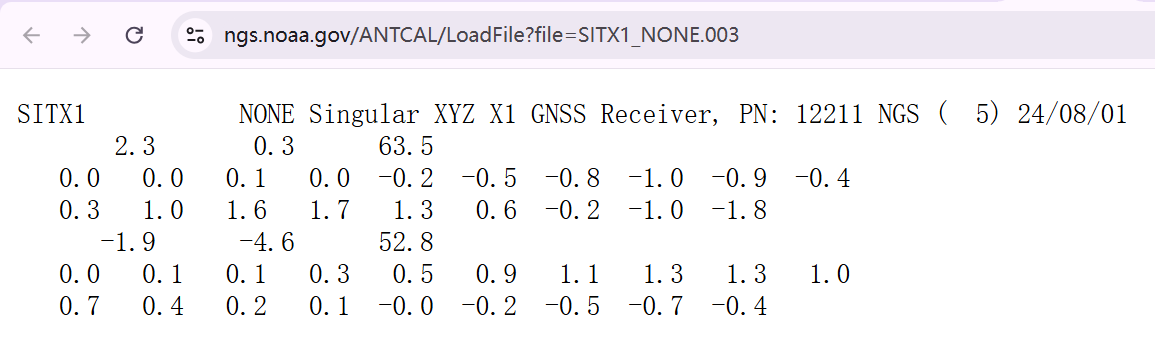

Példa (részlet): https://www.ngs.noaa.gov/ANTCAL/LoadFile?file=SITX1_NONE.003

Értelmezés:

(1) 1. sor – Azonosítás

• SITX1: az antennamodell kódja.

• NONE: sorozatszámmező. „NONE” esetén a kalibrálás az antennatípusra, nem egy adott példányra vonatkozik.

• Singular XYZ X1 GNSS Receiver: a vevő típusa.

• PN: 12211: a gyártó cikkszáma.

• NGS: a kalibrálást végző szervezet.

• ( 5 ): az NGS belső adatkészlet- vagy módszerazonosítója a kalibrálási munkamenet követésére.

• 24/08/01: a kalibrálás dátuma ÉÉ/HH/NN formátumban.

(2)2. sor – Fázisközéppont-eltolódás (PCO)

Az értékek milliméterben, az antenna helyi észak–kelet–fel (NEU) rendszerében szerepelnek:

• Észak = +2,3 mm

• Kelet = +0,3 mm

• Fel = +63,5 mm

Ez adja az antenna referenciapontjából (ARP, rendszerint a rögzítési felület) az átlagos elektromos fázisközéppontba (APC) mutató vektort.

További sorok – Fázisközéppont-változás (PCV)
E számok azt modellezik, hogyan változik az APC a műholdjel irányával:

• Összesen 19 érték szerepel, a 0° és 90° közötti zenitszögekhez, 5°-os lépésközzel.

• A z zenitszög és az el műholdmagassági szög kapcsolata: z = 90° – el.

• Például 30°-os műholdmagasságnál z = 60°, ami a lista 13. értékének felel meg (+1,6 mm).

Az ANTINFO tehát tömör, így gyors tájékozódásra és dokumentálásra megfelelő, de teljes GNSS-feldolgozáshoz nem elég részletes.

3. Az ANTEX-fájl felépítése

Az ANTEX (Antenna Exchange Format) géppel olvasható, strukturált fájl. Tartalma:

• Fejlécadatok: fájlverzió, referenciaantenna, kalibrálási módszer.

• Antennadefiníció: típus, sorozatszám, kalibráló intézmény (NGS).

• Frekvenciablokkok: részletes PCO- és PCV-értékek az egyes GNSS-jelekhez (L1, L2 stb.).

• Magasság-/azimutrács: PCV-korrekciók a teljes szögtartományban.

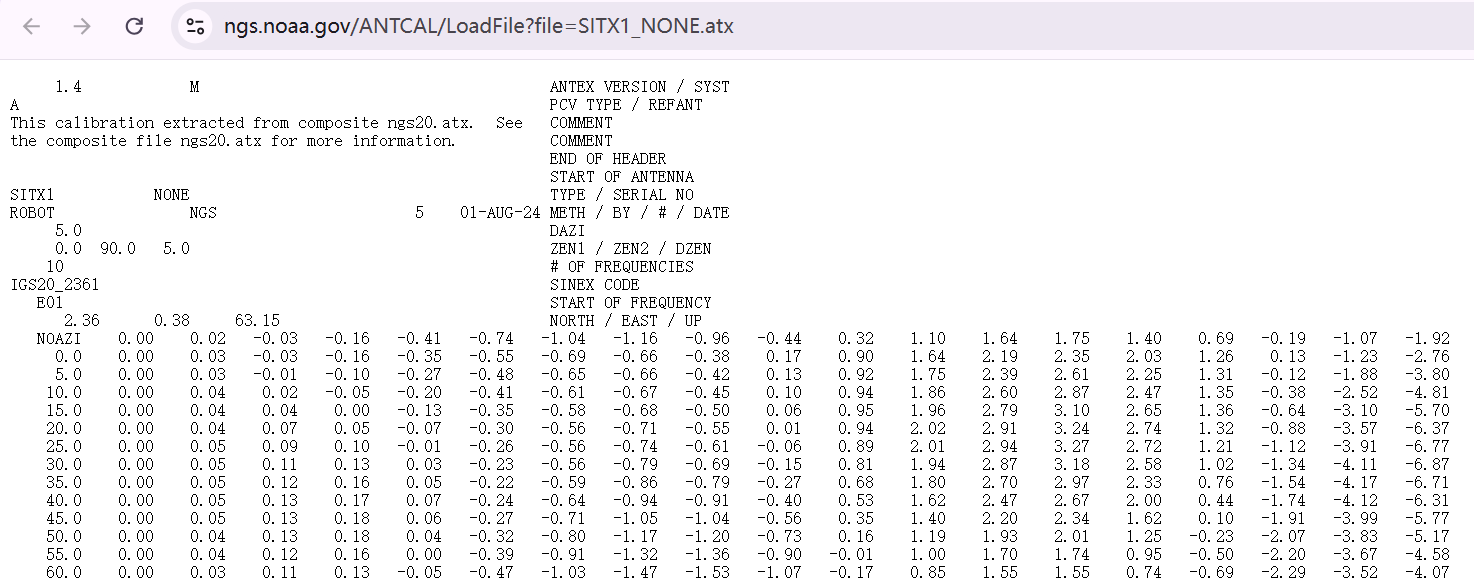

Példa (részlet): https://www.ngs.noaa.gov/ANTCAL/LoadFile?file=SITX1_NONE.atx

Értelmezés:

(1)Fontos mezők

• ANTEX VERSION / SYST: fájlformátum-verzió (1.4), rendszer (M = több GNSS-rendszer).

• PCV TYPE / REFANT: kalibrálástípus; itt A = abszolút.

• TYPE / SERIAL NO: SITX1 a modell; NONE itt is típusra vonatkozó kalibrálást jelent.

• METH / BY / # / DATE: ROBOT / NGS / 5 / 01-AUG-24 → robotizált kalibrálás, NGS végrehajtó, belső azonosító (5), dátum.

• DAZI: azimutlépés (itt 5°) az azimutfüggő PCV-táblázatokhoz.

• ZEN1 / ZEN2 / DZEN: zenitszögtartomány (0–90°) és lépésköz (5°).

• # OF FREQUENCIES: a lefedett GNSS-jelfrekvenciák száma (itt 10).

• START OF FREQUENCY: minden blokk egy jel kalibrálását adja meg, például E01 = Galileo E1.

• NORTH / EAST / UP: az adott jelfrekvencia PCO-értékei.

(2) PCV-blokkok

• NOAZI-blokk: egydimenziós PCV a zenitszög függvényében, az ANTINFO-hoz hasonlóan.

• AZI-blokkok: kétdimenziós PCV-rácsok, amelyek az eltéréseket az azimut és a zenitszög együttes függvényében adják meg.

• A GNSS-szoftver a modellek alkalmazásakor interpolál a zenit- és azimutrácspontok között, és kiszámítja az egyes műholdirányokhoz tartozó korrekciót.

(3) Kidolgozott példa

Ha a műhold magassági szöge 30°, azimutja 140°:

• A zenitszög z = 60°. Interpoláljon a PCV-táblázatban z = 60°-nál.

• Ha vannak azimutfüggő adatok, interpoláljon a 140°-hoz legközelebbi azimutszelvények között.

• Adja hozzá az interpolált PCV-t az adott frekvencia NEU-rendszerű PCO-értékeihez.

E fájlok alapvetők a nagy pontosságú munkafolyamatokban, mert a legtöbb GNSS-feldolgozó rendszer – például tudományos és utófeldolgozó szoftverek – közvetlenül be tudja olvasni az ANTEX-et a korrekciók alkalmazásához.

4. A fájlok gyakorlati használata

• Utófeldolgozás: Importálja az ANTEX-kalibrációs fájlokat GNSS-szoftverbe, például SingularXYZ PProcessing, Trimble Business Center vagy GAMIT/GLOBK rendszerbe az antennahibák korrigálásához.

• CORS- és bázisállomások: Állítsa be az antennamodellt a kalibrációs fájllal, hogy a referenciaadatok visszavezethetők és hálózatok között kompatibilisek legyenek.

• Dokumentálás: Csatolja az ANTINFO-összefoglalókat a mérési jelentésekhez az átláthatóság és visszavezethetőség érdekében.

5. Miért fontos?

Az ANTEX- és ANTINFO-adatok használatával a földmérők és GNSS-szakemberek:

• Csökkenthetik az antennából eredő szisztematikus hibákat.

• Javíthatják a hálózat összhangját, különösen többantennás összeállításoknál.

• Biztosíthatják a geodéziai és infrastrukturális projektek szabványaihoz való igazodást.

Az antennakalibrálás kevésbé látványos, mégis meghatározó tényező a centiméteres GNSS-pontosság elérésében. A fázisközéppont-eltolódás (PCO) és -változás (PCV) megértésével, valamint megbízható forrásból – például az NGS-től – származó szabványos kalibrációs adatok használatával csökkenthetők az antennához kapcsolódó torzítások, és megbízhatóbb helymeghatározási eredmények érhetők el.
